A modern high-tech és precíziós gyártás területén a Clean Room Solution az ipari termelés nélkülözhetetlen központi elemévé vált. Legyen szó a gyógyszerekről, az orvosi eszközökről, a biotechnológiáról vagy az elektronikai és félvezetőgyártásról, a tiszta környezet szabályozásának képessége közvetlenül meghatározza a termék minőségét és biztonságát. A nagy hatékonyságú, energiatakarékos és fenntartható tiszta terek megvalósítása az iparágak kulcsfontosságú technológiai fókuszává vált.

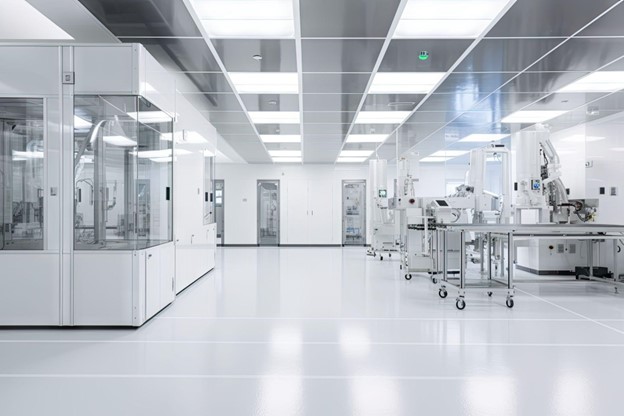

Mi az a tiszta szoba megoldás?
A Tisztatéri megoldás egy átfogó rendszerre utal, amelyet az ellenőrzött tiszta környezet létrehozására, karbantartására és kezelésére terveztek. Ez nem pusztán a "tiszta helyiség felépítéséről" szól, hanem szisztematikus megoldást kínál a tervezésen, a kivitelezésen, a berendezések konfigurációján, a levegő tisztításán, a felügyeleten és a kezelésen, valamint a karbantartáson.
Alapvető célja a por, a mikroorganizmusok, a hőmérséklet, a páratartalom és a nyomás meghatározott szabványos tartományokon belüli fenntartása egy zárt térben levegőszűréssel és áramlásszabályozással, ezzel biztosítva a termékek vagy a kísérleti folyamatok biztonságát és pontosságát.
Alkatrészek
A teljes tisztatéri megoldás általában a következő alaprendszereket tartalmazza:
| Rendszer modul | Funkció leírása |
|---|---|
| Levegőtisztító rendszer | Elsődleges, közepes és nagy hatásfokú (HEPA/ULPA) szűrőket használ a levegőben lévő részecskék és mikroorganizmusok eltávolítására. |
| Légáramlás- és nyomásszabályozó rendszer | Fenntartja a pozitív nyomást a tiszta területen a befúvó, visszatérő és elszívott levegő rendszereken keresztül, hogy megakadályozza a külső szennyeződést. |
| Hőmérséklet és páratartalom szabályozó rendszer | Állandó hőmérsékletet és páratartalmat tart fenn, biztosítva a feltételeket a berendezések és termékek számára. |
| Intelligens Monitoring Rendszer | Valós időben gyűjti az olyan paramétereket, mint a hőmérséklet, páratartalom, légáramlás, részecskekoncentráció és nyomáskülönbség az automatizált vezérléshez. |
| Szerkezeti és befejező rendszer | Porálló, antibakteriális és könnyen tisztítható paneleket, padlót, valamint tömített ajtókat és ablakokat használ. |
| Személyzeti és logisztikai menedzsment rendszer | Tartalmazza az öltözőket, a légzuhanyokat és az átmenő ablakokat a személyzet és az anyagok bejutásának ellenőrzésére, valamint a szennyeződés megelőzésére. |
Alkalmazási területek
A tiszta szoba megoldásokat széles körben alkalmazzák:
Gyógyszeripar és biotechnológia (gyógyszergyártás, vakcinafejlesztés)
Elektronika és félvezető gyártás (chipek, precíziós alkatrészek)
Élelmiszer- és kozmetikai gyártás (aszeptikus csomagolás, töltősorok)
Orvosi eszközök és laboratóriumok (sebészeti műszerek, vizsgáló berendezések)
Új energetikai és repülőgépipari ágazatok (lítium akkumulátorok, optikai műszerek)
Miért olyan fontos?
Ezekben az iparágakban már egyetlen porszemcse vagy egyetlen mikroorganizmus is okozhat termékhibát, kísérleti hibákat vagy veszélyeztetheti a biztonságot. A Clean Room Solution biztosítja, hogy a levegő, a hőmérséklet, a páratartalom, a személyzet és a berendezések ellenőrzött körülmények között működjenek, elérve:
Stabil termékminőség
Megismételhető kísérleti eredmények
Fokozott gyártásbiztonság és megfelelőség
Optimalizált energiafelhasználás és karbantartási költségek
Szerkezeti különbségek a Softwall és a Hardwall tisztaszobák között
A tisztatereket a szerkezet és a használati követelmények alapján általában Softwall Clean Rooms és Hardwall tiszta szobas részekre osztják. Mindkét típus egyedi jellemzőkkel rendelkezik a szerkezet, a telepítés, az alkalmazható forgatókönyvek és a költségek tekintetében. A részletes összehasonlítás a következő:
| Összehasonlító elem | Softwall Clean Room | Hardwall Clean Room |
|---|---|---|
| Főbb szerkezeti anyagok | Alumíniumötvözet keretes átlátszó PVC vagy antisztatikus függöny | Alumíniumötvözet keret tiszta panelek (színes acél, méhsejt panelek, üveg magnézium panelek stb.) |
| Fali forma | Rugalmas függönyszerkezet, mozgatható vagy levehető | Rögzített merev falak, stabil szerkezet |
| Mennyezeti szerkezet | Moduláris mennyezet beépített HEPA szűrőkkel és világítással | Integrált mennyezeti rendszer, amely szorosan kapcsolódik a légtisztító rendszerhez |
| Telepítési mód | Gyors összeszerelés, alkalmas ideiglenes vagy részleges tiszta területekre | Fix konstrukció, alkalmas hosszú távú használatra vagy kiváló minőségű tisztaterekhez |
| Tisztasági szint | Általában ISO 7–8 | ISO 4–6 vagy magasabb |
| Rugalmasság és bővíthetőség | Könnyen mozgatható vagy újrakonfigurálható, kényelmesen bővíthető | Korlátozott bővíthetőség, a módosítások átépítést igényelnek |
| Költség és építési idő | Alacsonyabb költség, rövidebb telepítési idő | Magasabb költség, hosszabb építési idő |
| Alkalmazható forgatókönyvek | Laboratóriumok, ideiglenes gyártósorok, vizsgálati területek | Gyógyszerészeti műhelyek, elektronikai gyárak, orvostechnikai eszközöket gyártó területek |
Szerkezeti jellemzők
1.Softwall Clean Rooms: Rugalmasság és költséghatékonyság
Moduláris keret: Könnyű alumíniumötvözetből vagy rozsdamentes acélból készült, egyszerű szerkezet.
Függönyzár: Az antisztatikus PVC vagy EVA anyag hatékonyan blokkolja a külső port.
Nagy mobilitás: Gyorsan össze- vagy szétszerelhető a folyamatváltozásoknak vagy a gyártósor beállításainak megfelelően.
Tipikus alkalmazások: Rövid távú kísérletek, elektronikai összeszerelési területek, tiszta ellenőrző sorok.
Előnyök: Gyors kivitelezés, alacsony költség, rugalmas konfiguráció.
Korlátozások: Korlátozott tisztasági szint, gyengébb hangszigetelés és légtömörség.

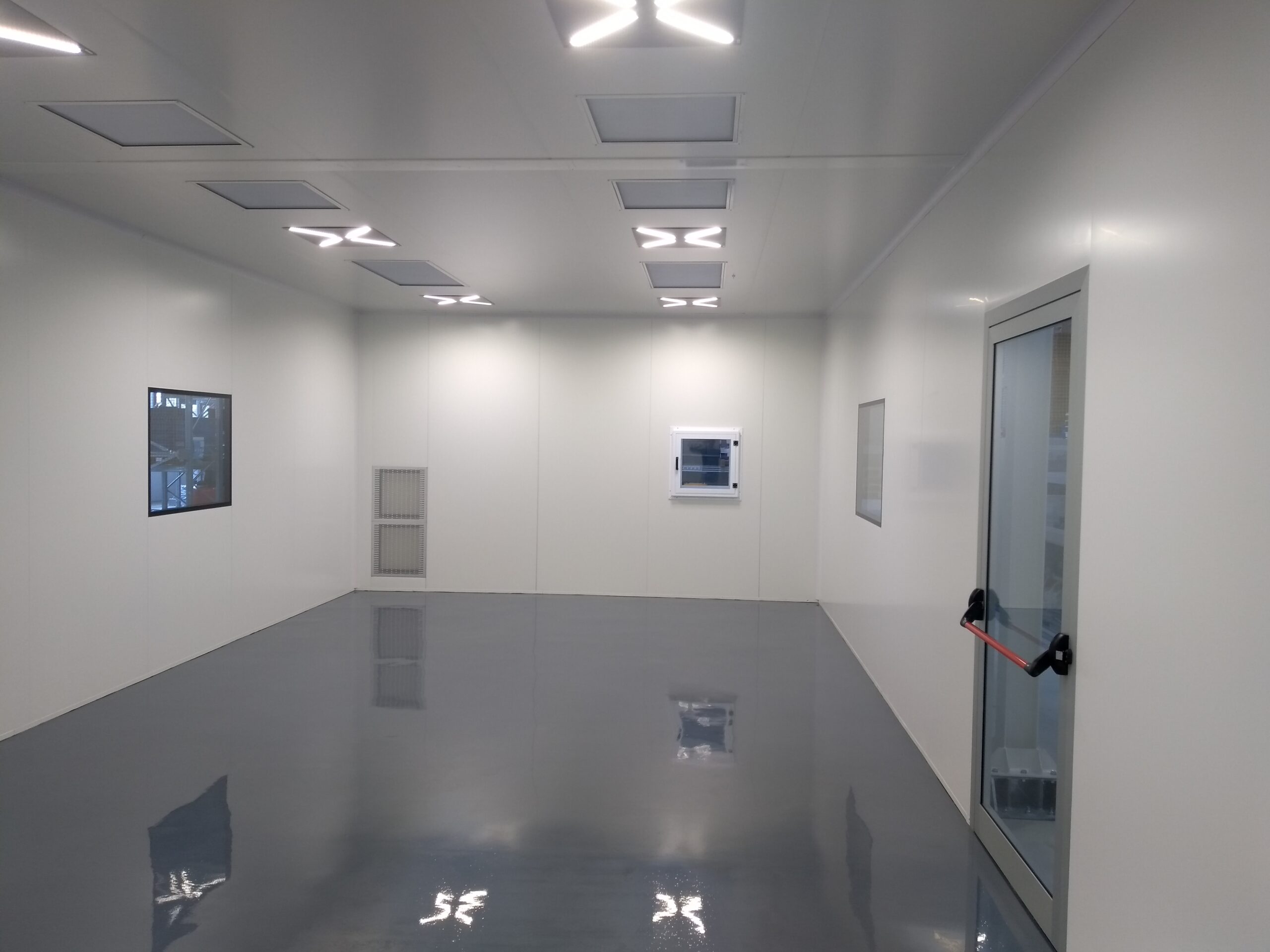

2. Hardwall Clean Rooms: Stabilitás és magas színvonal
Falszerkezet: Nagy szilárdságú tiszta panelekből (színes acél, méhsejt alumínium panelek stb.), kívül-belül sima és pormentes felületek.
Integrált levegő rendszer : A lamináris légáramlás érdekében gyakran FFU (Fan Filter Unit) rendszerrel felszerelt mennyezetek.
Erős tömítési teljesítmény: Egységes légáramlás-szervezés és stabil pozitív nyomástartás.
Tipikus alkalmazások: Gyógyszergyárak, kórházi műtők, félvezető- és optikai eszközök gyártása.
Előnyök: Magas tisztaság, hosszú élettartam, szilárd szerkezet.
Korlátozások: Magas költség, nehezen módosítható.
Az intelligens érzékelés és a tisztatér-vezérlés integrálása
Az ipar digitális fejlesztésével az intelligens érzékelők a Clean Room Solutions kulcsfontosságú elemévé váltak. Az olyan adatok valós idejű gyűjtése, mint a hőmérséklet, páratartalom, nyomáskülönbség, légáramlás és részecskekoncentráció, lehetővé teszi a vezetők számára, hogy egy központi vezérlőrendszeren keresztül pontosan nyomon kövessék a tisztatér állapotát. Ha a paraméterek eltérnek a beállított tartománytól, a rendszer automatikusan be tudja állítani a légáramlást vagy a szűrési hatékonyságot, így dinamikus környezeti egyensúlyt ér el. Ez az intelligens felügyelet nemcsak a működési hatékonyságot javítja, hanem jelentősen csökkenti az emberi hibák számát is.
1. Az intelligens érzékelés alapvető szerepe
A tisztatér működésének fő célja a levegő tisztaságának, hőmérsékletének, páratartalmának, nyomásának és légáramlási sebességének stabil fenntartása, amely a nagy érzékenységű érzékelők valós idejű visszajelzésére támaszkodik.
| Érzékelő típusa | Figyelt paraméter | Alkalmazási forgatókönyv |
|---|---|---|
| Részecske érzékelő | Levegő részecskekoncentráció (PM0,3–PM10) | A tisztatéri osztályváltozások valós idejű nyomon követése |
| Hőmérséklet és páratartalom érzékelő | Hőmérséklet, relatív páratartalom | Orvosi, elektronikai, gyógyszerészeti tiszta zónák |
| Nyomáskülönbség érzékelő | Zóna nyomáskülönbség és légáramlás iránya | Keresztszennyeződés elkerülése, pozitív nyomás fenntartása |
| Légáramlás érzékelő | Lamináris légáramlás sebessége és egyenletessége | Pormentes gyártósorok és szellőzés felügyelet |
| VOC gáz érzékelő | Szerves illékony vegyületek | Vegyipari laborok, gyógyszergyártás |
Ezeket az érzékelőadatokat a központosított vezérlőrendszerek (BAS/EMS) összesítik és elemzik, és ezredmásodperceken belül automatikus beállításokat indíthatnak el, például a ventilátor fordulatszámának szabályozását, a szűrőegység aktiválását vagy a HVAC terheléselosztását.
2. Intelligens vezérlőrendszerek: a passzív választól az aktív beállításig
A hagyományos tisztatéri rendszerek kézi felügyeleten és időszakos kalibráción alapulnak, míg a modern Clean Room Solutions teljesen automatikus zárt hurkú vezérlést tesz lehetővé:
Valós idejű adatgyűjtés és felhőelemzés
Az érzékelők adatokat töltenek fel egy központi vezérlőplatformra, ahol az algoritmusok észlelik a tisztaság trendjeit és eltéréseit.
A beállítási parancsok automatikus végrehajtása
Ha a részecskekoncentráció meghaladja a határértékeket, vagy a hőmérséklet eltér a beállított értékektől, a rendszer emberi beavatkozás nélkül automatikusan beállítja a légáramlást vagy a ventilátor működését.
Többdimenziós kapcsolt menedzsment
A tisztaterek összekapcsolhatók világítással, beléptető- és energiafelügyeleti rendszerekkel, hogy egységesítsék az energiagazdálkodást és a tisztaság-ellenőrzést.
Intelligens riasztási mechanizmusok
A rendellenes állapotokat (pl. nyomáskiegyensúlyozatlanság vagy a szűrő eltömődése) azonnal észleli és figyelmezteti a rendszer, megelőzve ezzel a szennyeződés kockázatát.
3. Adatvezérelt tisztatér-kezelés
Az intelligens érzékelési technológia használata a tisztatér-kezelést a „tapasztalat alapú vezérlésről” az adatvezérelt megközelítésre helyezi át.
Vizualizált adatplatformok
A kezelők távolról nyomon követhetik a hőmérsékletet, a páratartalmat és a részecskekoncentráció alakulását.
Prediktív karbantartás
Az érzékelőadatok segítenek előre jelezni a berendezés állapotát, és proaktívan figyelmeztetnek a szűrőcserére vagy a rendszer szervizelésére, elkerülve az állásidőt.
Energia optimalizálás
Az algoritmusok dinamikusan szabályozzák a légáramlást és a hűtési terhelést, biztosítva a teljesítményt, miközben csökkentik az energiafogyasztást.
Antimikrobiális és öntisztító anyagok innovációi
A tisztatér alapvető célja a szennyeződés megelőzése, és az anyagválasztás közvetlenül befolyásolja a higiéniai ellenőrzést. Az utóbbi időben az antimikrobiális bevonatok és az öntisztító felületi anyagok széles körben elterjedtek. Aktívan gátolják a mikrobiális növekedést és csökkentik a tisztítás gyakoriságát, minimalizálva a másodlagos szennyeződést. Ezek az anyagok korrózióállóságot és nagy fényvisszaverő képességet is biztosítanak, javítva a világítás hatékonyságát és a környezeti fényerőt.
Antimikrobiális anyagok: a passzív védelemtől az aktív gátlásig
A hagyományos falak, padlók és berendezések felületei gyakran epoxit, rozsdamentes acélt vagy PVC-t használnak. Bár könnyen tisztíthatók, nem képesek aktívan elnyomni a mikrobák növekedését. A következő generációs antimikrobiális anyagok fémionokat vagy nanooxidokat ágyaznak be a szubsztrátumba, folyamatos antimikrobiális hatást biztosítva.
| Antimikrobiális típus | Fő komponens | Mechanizmus | Alkalmazási terület |
|---|---|---|---|
| Ezüst ion (Ag⁺) | Kompozit gyanta | Megzavarja a sejtmembránokat, gátolja a baktériumok szaporodását | Panelek, ajtók, munkapadok |
| Nano-titán-dioxid (TiO₂) | Fotokatalitikus oxid | Fény hatására lebontja a szerves szennyeződéseket és a baktériumokat | Mennyezetek, világítóházak |
| Rézion (Cu⁺/Cu²⁺) | Bevonat | Zavarja a sejtanyagcserét | Padlók, ajtókilincsek |
| Szerves antimikrobiális bevonat | Kvaterner ammónium polimer | Hosszantartó antimikrobiális filmet képez | Levegőkimenetek, berendezések felületei |
Ezek az anyagok mikrokörnyezeti gátat képeznek az érintkező felületeken, éveken át fenntartják az antimikrobiális hatást, és hatékonyan gátolják a baktériumokat, gombákat és vírusokat.
Öntisztító technológia: a karbantartási hatékonyság fokozása
A tisztatéri felületeken felhalmozódó por, olaj és részecskék befolyásolják a tisztasági szintet. Az öntisztító anyagok alkalmazása a karbantartást a kézi eltávolításból felület-önálló tisztítássá alakítja:
1.Nano öntisztító bevonatok
A nanoméretű érdesség és a szuperhidrofób felületek (érintkezési szög >150°) megakadályozzák a por és a víz tapadását; a szennyező anyagok levegőáramlással vagy vízzel könnyen eltávolíthatók.
2.Fotokatalitikus öntisztító fóliák
Látható vagy UV fény hatására a TiO₂ lebontja a szerves szennyeződéseket, CO₂-vé és H2O-vá oxidálja őket a folyamatos tisztítás érdekében.
3.Antisztatikus öntisztító felületek
A vezetőképes polimerek vagy fém-oxidok eloszlatják a statikus töltéseket, megakadályozva a por tapadását, ami különösen fontos az elektronikai tisztaterekben.
Többdimenziós szinergia a tisztatéri rendszerekben
A modern Clean Room Solutions-ban az antimikrobiális és öntisztító anyagokat integrálják a levegő tisztításával, a légáramlás kialakításával és a páratartalom szabályozásával:
A felületvédő réteg csökkenti a szennyeződések tapadását
Az intelligens érzékelőrendszerek figyelik a levegőben lévő részecskék változásait
Az automatizált tisztító és fertőtlenítő modulok javítják a karbantartási hatékonyságot
A moduláris panel kialakítás lehetővé teszi az időszakos cserét és frissítést
Ez a többdimenziós megközelítés hosszú távon fenntartja a stabil tiszta környezetet, csökkenti a kézi tisztítást és a vegyszerhasználatot, és egyensúlyt teremt a hatékonyság, a környezetbarát és a tartósság között.
Zöld antimikrobiális és intelligens karbantartás
A tisztatéri anyagok jövőbeli fejlesztése a következőkre fog összpontosítani:
Környezetbarát antimikrobiális szerek: A természetes szerves anyagok helyettesítik a fémionokat a környezeti hatások csökkentése érdekében
Tartós öngyógyító bevonatok: Automatikusan javítja a karcolásokat, miközben megőrzi az antimikrobiális tulajdonságokat
Intelligens érzékeny felületek: Ha szennyeződést észlel, aktiválja az antimikrobiális mechanizmusokat
Újrahasznosítható moduláris anyagok: Támogatja az újrahasználatot, csökkentve az építési és karbantartási költségeket
Moduláris felépítés: A hatékony tisztatéri építkezés kulcsa
A modern tisztatér-építésben a sebesség, a rugalmasság és a költségkontroll a projekt sikerének kritikus tényezőjévé vált. A hagyományos tisztatér-építés gyakran hosszú ciklusokat és bonyolult helyszíni telepítési folyamatokat igényel. A moduláris Clean Room Solutions térnyerésével az építőipar a hatékonyság új korszakának a tanúja.
1. A moduláris koncepció alapvető értéke
A moduláris felépítés alapötlete, hogy a tisztatéri elemeket – falakat, mennyezeteket, ajtókat és ablakokat, légcsatornákat, világítási rendszereket és egyéb szerkezeti egységeket – a gyárban szabványosított modulokká gyártják, ahol a precíziós gyártás és ellenőrzés befejeződik az összeszerelés helyszínére történő szállítás előtt.
Ez a megközelítés nemcsak lerövidíti az építési ciklusokat, hanem a precíziós vezérlés és a szisztematikus tervezés révén biztosítja a "beépítési tisztaságot" is.
| A moduláris építés előnyei | Hagyományos építkezés | Moduláris tisztatér |
|---|---|---|
| Építési ciklus | Helyszíni vágás és összeszerelés, hosszú élettartam | Gyári előregyártás, helyszíni összeszerelés, több mint 50%-kal csökkentett ciklus |
| Minőségellenőrzés | Erősen befolyásolják a helyszíni körülmények | Szabványos gyártás, nagy pontosság, erős konzisztencia |
| Bővítés és karbantartás | Nehezen módosítható, magas költség | A modulok egyszerűen cserélhetők vagy frissíthetők |
| Tisztaságellenőrzés | A port nehezen ellenőrizhető a helyszínen | Pormentes telepítés, alacsony szennyeződési kockázat |
| Teljes költség | Magas anyagveszteség | Újrahasználható alkatrészek, magas anyagfelhasználás |
2. Gyors telepítés és rugalmas bővítés
A moduláris tisztaterek egyik fő előnye a gyors telepítés. A szabványos alkatrészek bepattintható illesztést, tömítőcsíkokat vagy rejtett csatlakozásokat használnak a „plug-and-play” összeszereléshez, ami nagymértékben csökkenti a hegesztési, köszörülési és egyéb nagy porral járó műveleteket. Ez nemcsak felgyorsítja az építkezést, hanem csökkenti a szennyeződés kockázatát is.
Ezen túlmenően, a tisztaterű tereket gyakran bővíteni vagy funkcionálisan módosítani kell, ahogy a termelési igények változnak. A moduláris, leválasztható kialakítás lehetővé teszi a felhasználók számára, hogy nagyszabású bontás nélkül gyorsan újrakonfigurálják a teret, jelentősen javítva a tisztatér hosszú távú használhatóságát és fenntarthatóságát.
3. Párhuzamos energiahatékonyság és környezetvédelem
A moduláris felépítés nem csak a hatékonyságról szól, hanem a zöld építési elvekhez is igazodik. A gyári előregyártás javítja az anyagfelhasználást és csökkenti a hulladék mennyiségét. A helyszínen kevesebb nedves eljárásra van szükség, ami minimálisra csökkenti a por- és zajszennyezést.
Egyes modern tisztatér-rendszerek újrahasznosítható paneleket és energiahatékony szigetelőrétegeket tartalmaznak, amelyek megőrzik a légmentes teljesítményt, miközben csökkentik az energiafogyasztást.
4. Intelligens építés és digitális felügyelet
A digitális építési technológiák (BIM, IoT) bevezetésével a moduláris tisztatér-építés a mechanikus összeszerelésen túl az intelligens monitorozásig és precíz modellezésig fejlődött:
BIM szimuláció: A tervezési konfliktusok elkerülése érdekében előre képzelje el az építési folyamatokat 3D-ben
Intelligens érzékelő felügyelet: A telepítés pontosságának és a levegő tisztaságának valós idejű észlelése
Távkarbantartó rendszerek: Az üzemi adatok telepítés utáni monitorozása a karbantartási tervezés támogatása érdekében
Ez az intelligens konstrukciós modell biztosítja a nyomon követhetőséget és az adatvezérelt felügyeletet az építési szakasztól kezdve, garantálva, hogy minden modul megfelel a tisztatéri szabványoknak.
Tervezési szempontok: A levegőáramlás és a hőmérséklet tudományos egyensúlya
A tisztatér-építésben a légáramlás és a hőmérséklet szabályozása kritikus tényező a tisztaság és a folyamat stabilitása szempontjából. A megfelelő légáramlás kialakítása nemcsak a részecskéket és a szennyeződéseket távolítja el, hanem egyenletes hőmérséklet- és páraeloszlást is biztosít, ezáltal javítja a tisztatér általános teljesítményét.
1. A légáramlás tervezési alapelvei
A tisztatéri légáramlást főként lamináris (egyirányú) és turbulens (vegyes) áramlásra osztják:
Lamináris áramlás
A levegő egyetlen irányba mozog, és a részecskéket közvetlenül a térből szállítja ki.
Általában olyan kritikus területeken használják, amelyek rendkívül nagy tisztaságot igényelnek, mint például a gyógyszercsomagolás vagy a precíziós műszergyártás.
Turbulens áramlás
A levegő több irányba mozog, de a magas légcsere sebesség csökkenti a részecskekoncentrációt.
Alkalmas nem kritikus területekhez vagy általános termelési környezetekhez; alacsonyabb költség.
| Légáramlás típusa | Jellemzők | Megfelelő terület |
|---|---|---|
| Lemezes | Egyirányú, magas tisztaságú | Laboratóriumi kritikus műveletek, steril gyógyszerészeti zónák |
| Turbulens | Többirányú, magas légcsere | Raktárterületek, általános termelési zónák |
2. Hőmérséklet és páratartalom szabályozása
A hőmérséklet és a páratartalom nemcsak a termék minőségét, hanem a légáramlás hatékonyságát is befolyásolja. A megfelelő ellenőrzés megakadályozza:
Kondenzáció vagy berendezés korróziója magas páratartalmú környezetben
Statikus elektromosság alacsony páratartalmú környezetben, amely károsíthatja az elektronikus alkatrészeket vagy a precíziós műszereket
A folyamat instabilitása a hőmérséklet-ingadozások miatt, ami befolyásolja a gyártási konzisztenciát
Az optimalizálási intézkedések a következők:
Precíziós HVAC és párásító/párátlanító rendszerek digitális vezérlőmodulokkal integrálva
Zónás hőmérséklet- és páratartalom-szabályozás a kritikus területeken az egységes szabályozásból származó energiapazarlás elkerülése érdekében
Jól elhelyezett felügyeleti érzékelők a valós idejű visszacsatoláshoz és a légáramlás, a hőmérséklet és a páratartalom beállításához
3. Tisztatér zóna és levegő egyensúly
A hatékony légáramlás biztosítása érdekében a tisztaterek gyakran zónatervet alkalmaznak:
Kritikus területek: például steril műtőben lamináris áramlás és szigorú hőmérséklet/páratartalom-szabályozás szükséges
Nem kritikus területek: például raktárhelyiségek vagy öltözők, turbulens áramlást alkalmazhatnak az energiafogyasztás csökkentése érdekében
Nyomás gradiensek: A zónák közötti pozitív vagy negatív nyomáskülönbségek megakadályozzák a szennyeződések bejutását a kritikus területekre
A moduláris tisztatéri megoldások előre megtervezett légáramlási csatornákat tesznek lehetővé minden modulban, biztosítva a légáramlást és a hőmérséklet eloszlását az összeszerelés során, és elkerülve az építés utáni bonyolult beállításokat.
4. Intelligens felügyelet a tudományos egyensúly érdekében
A modern tisztaterek egyre inkább intelligens érzékelőrendszereket tartalmaznak:
A részecskeszám, a hőmérséklet, a páratartalom és a nyomáskülönbségek valós idejű monitorozása
A ventilátor sebességének, a kipufogógáz-mennyiségnek és a légkondicionálásnak az automatikus beállítása a dinamikus egyensúly elérése érdekében
Az adatok távolról kezelhetők, alapot biztosítva a karbantartáshoz és az optimalizáláshoz
Az intelligens vezérlés nemcsak a levegő és a hőmérséklet stabilitását javítja, hanem csökkenti a kézi felügyelet költségeit is, biztosítva a tartós, nagy teljesítményű működést.
Együttműködés a zónázás és a rugalmas falrendszerek között
A modern tisztatér-tervezésben a térbeli zónák és a rugalmas falrendszerek kombinációja kulcsfontosságú a hatékony és precíz termelésirányításhoz. A különböző funkcionális területeken eltérő tisztasági, hőmérsékleti, páratartalmi és nyomási követelmények vonatkoznak, és a rugalmas falrendszerek gyorsan alkalmazkodnak ezekhez a változásokhoz, lehetővé téve a moduláris és állítható elrendezést.
A zónatervezés jelentősége
Kritikus zónák: pl. steril műveleti területek, precíziós műszerterületek; rendkívül alacsony részecskeszámot, stabil légáramlást és szigorú hőmérséklet-/páratartalom-szabályozást igényel
Nem kritikus zónák: pl. öltözők, anyagtárolók; elviselhető részecskekoncentráció, mérsékelt klímaszabályozás
Nyomáskezelés: Tartson fenn pozitív nyomást a kritikus területeken, hogy megakadályozza a szennyeződés visszaáramlását; a nem kritikus zónák negatív vagy semleges nyomást tartanak fenn a szabályozott légáramlás érdekében
A zónázás magas tisztaságot biztosít a kritikus területeken, miközben csökkenti az energiafelhasználást a nem kritikus területeken, javítva az általános működési hatékonyságot.
A rugalmas falrendszerek előnyei
Gyors elrendezésbeállítás: A zónákat a termelési igényeknek megfelelően konfigurálja át nagyszabású építkezés nélkül
Légáramlási és hőmérsékleti kompatibilitás: A jól záródó interfészek biztosítják, hogy a lamináris vagy turbulens légáramlás hatékony maradjon
Könnyű karbantartás: A panelek tisztításhoz eltávolíthatók, vagy antibakteriális/antisztatikus anyagokra cserélhetők
Költség- és időmegtakarítás: Csökkenti a munkaerő- és anyagfelhasználást a hagyományos keményfalakhoz képest, lerövidíti az építési ciklust
| Rugalmas fal funkció | Gyakorlati érték | Alkalmazási példa |
|---|---|---|
| Moduláris kialakítás | Zónák gyors hozzáadása vagy eltávolítása | Ideiglenes laborok, bővíthető gyártósorok |
| Állítható interfészek | Tartsa fenn a légáramlás és a nyomás egyensúlyát | A kritikus és nem kritikus zónák elkülönítése |
| Cserélhető panelek | Javítsa a higiéniai szintet | Antibakteriális, öntisztító anyagfelvitel |
| Karbantartáshoz kivehető | Csökkentse a karbantartási költségeket | Rendszeres tisztítás és ellenőrzés |
Szinergia a zónák és a falrendszerek között
A nagy tisztaságú zónák független védelme: A moduláris falak pontosan körülzárják a kritikus területeket, stabilizálják a részecskeszintet, a hőmérsékletet és a nyomást
A gyártási igényekhez való alkalmazkodás: A falak elrendezése az új termékekhez vagy folyamatokhoz igazítható
Optimalizált légáramlás: faltömítés és zónavezetés a tiszta zónákból a kevésbé kritikus zónákba, csökkentve a keresztszennyeződést
Energiahatékonyság és fenntarthatóság: A megfelelő zónák csökkentik a szükségtelen HVAC terhelést; A falak anyagai lehetnek újrahasznosíthatók vagy alacsony energiafelhasználásúak, támogatva a fenntartható fejlődés elveit
Gyakori veszélyek az építésben és a menedzsmentben
A tisztaterek építése és üzemeltetése során akár moduláris felépítés, rugalmas falrendszerek, intelligens szenzorok esetén is különféle potenciális veszélyek merülhetnek fel. Ha ezeket a veszélyeket nem azonosítják és nem kezelik azonnal, hatással lehetnek a tisztatér teljesítményére, és kockázatot jelenthetnek a gyártás biztonságára és a termékminőségre nézve.
Főbb veszélyek az építkezés során
1. Rossz fal- és interfész tömítés
Ha a moduláris falakat nem vízszintesen szerelik fel, vagy az interfészek nem megfelelően tömítettek, légáramlás szivárgása és nyomásinstabilitás léphet fel, ami befolyásolja a kritikus területek tisztaságát.
2. Padló- és födémszerkezeti eltérések
Az egyenetlen felületek vagy a panelek közötti nagy hézagok megzavarhatják a lamináris áramlást vagy részecskék lerakódását okozhatják.
3. Helytelen anyagválasztás
Nem megfelelő antibakteriális vagy öntisztító anyagok, vagy hiányos bevonatok kiválasztása megtörténhet
4. Nem szabványos építési sorrend és műveletek
Az elektromos, szellőztetés vagy panel beszerelésére vonatkozó szabványos eljárásoktól való eltérés befolyásolhatja a későbbi beállítást és kalibrálást, növelve az utómunkálatok kockázatát.
Veszélyek az üzemeltetés és kezelés során
1. Helytelen személyzeti magatartás
A belépési protokollok be nem tartása, például a védőruha át nem öltése vagy a kézfertőtlenítés kihagyása részecskeszennyeződést okozhat.
2.Késleltetett berendezések karbantartása
A nem rendszeresen karbantartott vagy kalibrált HVAC-rendszerek, szűrők és érzékelők rendellenes légáramlást vagy ellenőrizetlen hőmérsékletet és páratartalmat okozhatnak.
3. Laza zónakezelés
A kritikus és nem kritikus területek nem megfelelő elkülönítése növeli a keresztszennyeződés kockázatát.
4. Nem megfelelő tisztítás és fertőtlenítés
Még antibakteriális anyagok esetén is rendszeres tisztítás és fertőtlenítés szükséges a magas tisztasági normák fenntartásához.
Megelőző intézkedések és legjobb gyakorlatok
Veszély típusa Ellenintézkedés és ajánlásVárható hatás
1. Helytelen személyzeti magatartás
A belépési protokollok be nem tartása, például a védőruha át nem öltése vagy a kézfertőtlenítés kihagyása részecskeszennyeződést okozhat.
2.Késleltetett berendezések karbantartása
A nem rendszeresen karbantartott vagy kalibrált HVAC-rendszerek, szűrők és érzékelők rendellenes légáramlást vagy ellenőrizetlen hőmérsékletet és páratartalmat okozhatnak.
3. Laza zónakezelés
A kritikus és nem kritikus területek nem megfelelő elkülönítése növeli a keresztszennyeződés kockázatát.
4. Nem megfelelő tisztítás és fertőtlenítés
Még antibakteriális anyagok esetén is rendszeres tisztítás és fertőtlenítés szükséges a magas tisztasági normák fenntartásához.
Megelőző intézkedések és legjobb gyakorlatok
| Veszély típusa | Ellenintézkedés és ajánlás | Várható hatás |
|---|---|---|
| Fal/interfész szivárgás | Rendszeresen ellenőrizze a tömítéseket, használjon kiváló minőségű moduláris paneleket | Stabil légáramlás, szabályozott részecskeszint |
| Nem megfelelő személyzeti menedzsment | Betartatni a belépési protokollokat, betanítani a személyzetet a megfelelő működésre | Csökkentett keresztszennyeződés, jobb tisztaság |
| A berendezés késleltetett karbantartása | Végezze el az ütemezett karbantartást és kalibrálást | Stabil hőmérséklet és páratartalom, meghosszabbított berendezés élettartam |
| Nem megfelelő tisztítás és fertőtlenítés | Állítson össze tisztítási ütemtervet és használjon megfelelő fertőtlenítőszereket | Higiénikus felületek, gátolt mikrobiális növekedés |
Szigorú normák és az emberi tényező kezelése
Még a moduláris felépítés, az antibakteriális anyagok és az intelligens érzékelők mellett is a szabványoknak való megfelelés és a személyzetkezelés továbbra is a hosszú távú, stabil tisztatéri működés alapvető elemei maradnak. A szigorú protokollok és a tudományos emberi tényező kezelése hatékonyan csökkentheti a szennyeződés kockázatát, növelheti a termelés hatékonyságát, és meghosszabbíthatja a berendezések és létesítmények élettartamát.
A szabványosított műveletek jelentősége
1. Építési szabványok
Minden falnak, mennyezetnek, padlónak és interfésznek meg kell felelnie a tisztatér osztály követelményeinek a stabil légáramlás, nyomás és hőmérséklet/páratartalom biztosítása érdekében.
A moduláris panelek beépítési pontosságának, az interfész tömítésének és a csővezetékeknek egységes szabványokat kell követniük a teljesítménybeli eltérések elkerülése érdekében.
2. Üzemeltetési és karbantartási szabványok
A HVAC rendszereket, szűrőket és érzékelőket rendszeresen karbantartani és kalibrálni kell.
A kritikus és nem kritikus zónák tisztaságának megőrzése érdekében szigorúan be kell tartani a tisztítási és fertőtlenítési eljárásokat.
Az emberi tényező menedzsment kulcsfontosságú szempontjai
1. Személyzeti képzés és viselkedési normák
A tisztatérbe belépő minden személyzetnek szakmai képzésben kell részesülnie a védőruházatról, a kézhigiéniáról és az üzemeltetési eljárásokról.
A személyzet viselkedésének rendszeres értékelése segít megelőzni a részecskék vagy mikrobiális keresztszennyeződéseket.
2. Hozzáférés-szabályozás és zónázás
Szigorúan hajtsa végre a kritikus és nem kritikus területek zónázását annak biztosítása érdekében, hogy a személyzet és az anyagáramlás megfeleljen a tisztatér osztály követelményeinek.
Használjon intelligens érzékelőrendszereket a személyzet mozgásának nyomon követésére, valamint a környezeti paraméterek és műveletek valós időben történő rögzítésére.
3. Biztonsági intézkedések
Viseljen védőszemüveget, maszkot és kesztyűt a magas kockázatú területeken a sérülések és a szennyeződés kockázatának csökkentése érdekében.
Az új alkalmazottak és az ideiglenes építőipari alkalmazottak gyors képzése a következetes működés biztosítása érdekében.
Az irányítás és a szabványok integrációja
| Menedzsment szempont | Főbb intézkedések | Várható Eredmény |
|---|---|---|
| Építési szabványok | Moduláris beépítési precizitás, interfész tömítés, szabványos csővezetékek | Stabil légáramlás, kiegyensúlyozott nyomás, pontos hőmérséklet/páratartalom szabályozás |
| Személyzeti képzés | Védőruházat, kézhigiénia, kezelési eljárások | Csökkentett részecske- és mikrobiális szennyeződés, jobb tisztaság |
| Hozzáférés-vezérlés | Zónák, intelligens szenzorfelügyelet | Valós idejű monitorozás, csökkentett keresztszennyeződés |
| Üzemeltetés és karbantartás | A HVAC és az érzékelők ütemezett kalibrálása, tisztítás és fertőtlenítés | Meghosszabbított berendezések élettartama, stabil környezet, biztonságos és megbízható működés |
A gyártás globális fejlesztésével és az intelligens technológiák térnyerésével a Clean Room Solutions egyetlen légtisztító projektből integrált rendszerré fejlődött, amely egyesíti az intelligens felügyeletet, az energiahatékonyságot és a moduláris felépítést.
Fejlett fejlesztést képviselnek a tisztatéri technológia terén, és megbízható garanciát nyújtanak a magas színvonalú gyártáshoz. A jövőben a hatékony, intelligens és fenntartható Clean Room Solutions folytatni fogja az ipari tiszta terekkel kapcsolatos innovációkat, segítve az iparágakat a kiváló minőségű termelés és a környezetbiztonság elérésében.
