Ha valaha is dolgozott gyógyszergyárban, félvezető-tisztatérben, kórházi gyógyszertárban, biológiai biztonsági laboratóriumban vagy akár csúcskategóriás élelmiszer-előállító létesítményben, akkor szinte biztosan használt már átmenő dobozt, vagy elment mellette. Az avatatlanok számára egy falba épített rozsdamentes acél szekrénynek tűnik, két egymásba zárt ajtóval. Azok számára, akik nap mint nap támaszkodnak rá, ez egy alapvető szennyeződés-ellenőrző eszköz, amely tisztán tartja a tiszta környezetet, miközben lehetővé teszi az anyagok be- és kiáramlását.
Hogyan lehet tárgyakat átvinni két világ között – az egyik steril, a másik nem – anélkül, hogy hagynád, hogy ezek a világok összeérjenek?
Ez az a csendes, mindennapi csoda, amit egy igénytelen, falba épített rozsdamentes acél doboz tesz lehetővé, és ez az oka annak, hogy hamarosan rájön, hogy a szerény áteresztődoboz miért az egyik legfontosabb berendezés a modern, ellenőrzött környezetben.

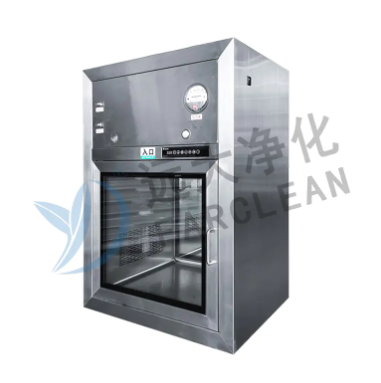

Mi is pontosan az a Pass Through Box ?
Az átmenő doboz egy zárt, duplaajtós kamra, amelyet falon keresztül építettek, amely két különböző tisztasági fokozatú, nyomási vagy veszélyességi szintű területet választ el egymástól.
A következőkből áll:
- Az egyik ajtó a magasabb minőségű oldalra nyílik
- Az egyik ajtó az alacsonyabb vagy alacsonyabb osztályú oldalra nyílik
- Megbízható reteszelő rendszer, amely garantálja, hogy a két ajtó soha nem nyitható ki egyszerre
- Átlátszó ablak és belső polc
- Opcionális funkciók, mint például HEPA/ULPA szűrés, UV-C lámpák vagy hidrogén-peroxidos dekontamináció
Az egyetlen cél: lehetővé teszi az anyagok biztonságos, ellenőrzött átvitelét, miközben megőrzi a légnyomás-kaszkádok integritását, a részecskeszámlálást és a biológiai biztonsági/elszigetelő korlátokat.
Miért léteznek Pass Through Boxok?
Az alapvető probléma, amelyet megoldanak, egyszerű: Önnek nagy tisztaságú teret kell biztosítania, és a tárgyakat át kell vinnie, vagy el kell távolítania a hulladékot anélkül, hogy veszélyeztetné a tér tisztaságát vagy biológiai biztonságát.
A koszos folyosó és a tisztaszoba közötti normál ajtó kinyitása azonnal tönkretenné a nyomáskaszkádot, és részecskék és mikrobák ezrei rohannának be. Az öltözőszoba segít, de még mindig a teljesen felöltöztetett személyzet jelenti a szennyeződés legnagyobb forrását. Az áteresztő doboz egy mechanikus megoldás, amely lehetővé teszi az anyagok mozgását, miközben az emberek a saját oldalukon maradnak.
Hogyan működik a reteszelő rendszer
Az átmenő dobozok többsége tisztán mechanikus reteszelést használ – nincs áram, nincs szoftver, gyakorlatilag nulla a meghibásodási arány évtizedek 24 órájában, a hét minden napján.
Amikor az egyik ajtót kinyitják, egy acél zászló vagy lengőkar fizikailag blokkolja a szemközti reteszt. Csak akkor oldja ki a reteszelés a második ajtót, ha az első ajtó teljesen be van zárva és reteszelve. Elektromágneses, pneumatikus és intelligens reteszelések állnak rendelkezésre speciális alkalmazásokhoz, de a mechanikus továbbra is az aranyszabvány a GMP létesítményekben.
Anyagok és felületek, amelyek megfelelnek a szabályozási elvárásoknak
- 316L rozsdamentes acél – kötelező agresszív sporicid anyagok és erős/veszélyes gyógyszerek esetén
- 304 rozsdamentes acél – szabványos gyógyszerészeti és kórházi gyógyszertári használatra alkalmas
- Elektropolírozott belső felületek – könnyebb tisztítás és csökkentett részecskék tapadása
- ESD-biztos és porszórt opciók elektronikai és nem GMP területeken
Fő alkalmazások
- Gyógyszerészeti és biotechnológiai tisztaterek (töltősorok, aszeptikus feldolgozás)
- Mikroelektronika és félvezetőgyártás
- Kórházi steril keverék gyógyszertárak
- Nanotechnológiai laborok
- Viváriumok és állattartó létesítmények
- Biobiztonsági szint 2, 3 és 4 laboratóriumok
- Nukleáris létesítmények (kesztyűtartó áthaladása)
- Magas tartalmú élelmiszer- és kozmetikai gyártás
- Törvényszéki laboratóriumok
- Tisztítsa meg az űrkutatást a gyülekezési területeken
Az áteresztő dobozok típusai
A. Reteszelés típusa szerint
- Mechanikus retesz
- Elektromágneses retesz
- Pneumatikus retesz
B. Légáramlással és szűréssel
- Passzív (nincs ventilátor vagy szűrő – szobanyomás kaszkád)
- Aktív / Ventilátorral működő HEPA vagy ULPA szűréssel a betáplálásnál és/vagy a kipufogónál
- Lamináris áramlási átvezetések (függőleges vagy vízszintes LAF a kamrában)
- Biodekontaminációs áthaladás (integrált H₂O2 vagy UV-C rendszerek)
C. Az ajtó konfigurációja szerint
- Standard kétajtós (leggyakoribb)
- A kocsi átjárói (padlószinten, elég nagyok a kocsikhoz vagy raklapokhoz)
- Padlóra szerelhető vagy "alagút" stílus nehéz felszerelésekhez
- Tűzálló áteresztőképesség (1-3 órás teljesítmény)
- Duplafalú, intersticiális hellyel a sterilizáló gáz számára
D. Anyag szerint
- 304 vagy 316L rozsdamentes acél (gyógyszerészeti szabvány)
- Porszórt hidegen hengerelt acél (alacsonyabb költség, nem GMP területek)
- ESD-biztos változatok elektronikához
- Akril vagy edzett üveg alacsony költségvetésű vagy vizuális megfigyeléshez
E. Speciális változatok
- UV áteresztők (beépített UV-C lámpák a felület fertőtlenítésére)
- Hidrogén-peroxid (VHP) áthaladás
- Rapid Transfer Port (RTP) rendszerek
- Átvezető mérlegek integrált precíziós mérleggel
- Hűtött áteresztők
Főbb jellemzők, amelyekkel találkozni fog
- Reteszelő rendszer vizuális/hallható jelzőkkel
- 270°-ban vagy 180°-ban forgatható ajtó (270°-ban az ajtó laposan a falhoz hajtható, és megkönnyíti a tisztítást)
- Edzett üveg vagy polikarbonát kilátó ablak
- LED vagy fluoreszkáló belső világítás
- Rozsdamentes acél polcok (rögzített vagy kivehető)
- Ajtó állapotérzékelők és riasztó kimenetek a BMS-hez
- HEPA-szűrő szivárgásteszt-portjai
- Magnehelikus vagy digitális nyomásmérők
- Nyomógombos vagy érintés nélküli (infravörös) ajtókioldó
- Tűzvédelmi csappantyú opció
- Földelő csapok (ESD modellek)
Telepítési szempontok
- A falkivágásnak pontosnak kell lennie (általában rozsdamentes szöggel keretezve).
- A túlnyomásos tisztaterek általában a magasabb minőségű oldalon helyezik el a HEPA-t
- A negatív nyomású elzáróegységek a kipufogó HEPA-t a szennyezett oldalra helyezik
- A keret és a fal közötti tömítőanyagnak szilikonnak kell lennie, és a tiszta oldalon folyamatosan hegeszteni kell
- Az elektromos reteszelés általában 24 V DC a biztonság érdekében
- A kocsi átvezetései gyakran megerősített padlót vagy rámpát igényelnek
Érvényesítés és minősítés
Tipikus tesztek:
- Reteszelő funkció ellenőrzése
- Az ajtótömítés integritása
- HEPA szűrő beépítési szivárgásteszt
- A légáramlás sebessége és egyenletessége
- Részecskeszámlálás a kamrában, mindkét ajtó zárva
- Helyreállítási teszt
- UV-dózis feltérképezése
- VHP ciklus fejlesztés és biológiai indikátor ölés
Tisztítás és karbantartás
- Naponta: törölje át a belsejét 70%-os IPA-val vagy jóváhagyott fertőtlenítőszerrel
- Hetente/havonta: távolítsa el a polcokat és tisztítsa meg a hátát
- 6-12 havonta: HEPA szűrő integritási teszt és tömítés ellenőrzés
- Cserélje ki az UV-lámpákat 9 000–12 000 óránként
- Kenje meg a mechanikus reteszcsapokat takarékosan élelmiszer-minőségű zsírral
Gyakori hibák
- A kamra alulméretezése → a tárgyak elakadnak → a személyzeti ajtók → a reteszelés sérülése
- Passzív doboz beépítése két azonos besorolású helyiség közé → felesleges szűk keresztmetszet
- Elfelejti megadni a 316L rozsdamentes korrozív tisztítószereket vagy savkezelési területeket
- Nincs megtekintési ablak → a felhasználók mindkét ajtót kinyitják, hogy „nézzék”, van-e benne valami
- A bérletdoboz elhelyezése nagy forgalmú folyosón → állandó dörömbölés és horpadás
A megfelelő belső méret kiválasztása az átmenő dobozhoz
A valós létesítményekben a belső méretek, amelyekkel leggyakrabban találkozni fog, három gyakorlati kategóriába sorolhatók:
- Kicsi: 300 × 300 × 300 mm – 450 × 450 × 450 mm Tökéletes fecskendők, kis fiolák, dugók, dokumentumok vagy laboratóriumi minták tárolására.
- Közepes / Szabványos: 600 × 600 × 600 mm Könnyen elhelyezhető steril tálcák, szerszámkészletek, infúziós zacskók és kis műszerek anélkül, hogy pazarolná az alapterületet.
- Nagy / Kocsi típusok: 900 × 900 × 900 mm és nagyobb, 1200 × 1200 × 2000 mm vagy nagyobb 800 × 600 mm vagy 1000 × 800 mm-es gördülő kocsikhoz, ütközőkocsikhoz vagy akár kis szigetelőraklapokhoz tervezve.
Gyakorlati szabályt mindig adunk a létesítményvezetőknek és az építészeknek: Minden irányban (szélességben, mélységben és magasságban) legalább 150-200 mm szabad helyet hagyjon a legnagyobb vagy legnehezebb tárgy köré, amelyet rutinszerűen át kell vinni. Ez az extra távolság biztosítja:
- Az ajtók zökkenőmentesen záródnak még akkor is, ha a kezelő kissé eltéríti a tárgyat a középponttól
- A levegő megfelelően keringhet aktív vagy lamináris áramlású egységekben
- A polcok a terhelés elleni küzdelem nélkül eltávolíthatók tisztításhoz
- Nem sérti meg a tömítéseket és nem karcolja meg a drága alkatrészeket
Ennek az egyszerű, 150–200 mm-es pufferszabálynak a követése szinte teljesen kiküszöböli a napi frusztrációt (és az esetleges reteszelési károsodást), amely az alulméretezett kamrából származik.
Az áteresztő doboz egyike azoknak az eszközöknek, amelyek unalmasak, amíg nincs ilyen – akkor ez lesz a legnagyobb szennyeződési kockázat a létesítményben. Megfelelően meghatározva, telepítve és karbantartva ez egy olcsó, megbízható és a szabályozásnak megfelelő módja annak, hogy az anyagokat a tisztasági zónák között mozgassa anélkül, hogy a konténment vagy a nyomáskaszkád megtörne.
Akár új tisztateret tervez, akár egy meglévő gyógyszertárat korszerűsít, vagy egyszerűen csak megpróbálja megérteni, hogy a fali rozsdamentes szekrény miért nem engedi egyszerre mindkét ajtót kinyitni, most már lényegében mindent tud, amit érdemes tudni az átmenő dobozokról.
