Azokban az iparágakban, ahol a precizitás és a tisztaság a legfontosabb – mint például a gyógyszeripar, a biotechnológia, a mikroelektronika és a repülőgépipar –, a tisztaterek szolgálják a műveletek gerincét. Ezeket az ellenőrzött környezeteket úgy alakították ki, hogy minimálisra csökkentsék a levegőben szálló részecskéket, mikrobákat és egyéb szennyeződéseket, amelyek veszélyeztethetik a termék minőségét vagy az emberi egészséget. A kényes egyensúly fenntartásának középpontjában a tisztatéri ablakok, a speciális üvegezési rendszerek állnak, amelyek túlmutatnak a puszta láthatóságon. Döntő szerepet játszanak a sterilitás és a biztonság fokozásában, biztosítva, hogy a megfigyelők, a technikusok és a folyamatok védve maradjanak anélkül, hogy kockázatot jelentenének.
Mi is pontosan az a tisztaszoba?
A tisztatér egy speciálisan megtervezett tér, amely rendkívül szigorú ellenőrzés alatt tartja a szálló port, mikrobákat, aeroszol részecskéket és vegyi gőzöket – gyakran a nullához közeli szinten.
Minden felület, a levegőrendszer, a világítás, a bútorok és még az emberek ruházata is úgy van megválasztva, hogy gyakorlatilag semmilyen részecskét nem ürítenek. A nagy teljesítményű HEPA vagy ULPA szűrők folyamatosan tisztítják a levegőt, miközben a hőmérsékletet, a páratartalmat és a nyomást szigorúan szabályozzák a páralecsapódás vagy statikus szennyeződések elkerülése érdekében.
Mindenkinek, aki belép, teljes testet fedő, nem hulló ruhát, csuklyát, kesztyűt és csizmát kell viselnie, át kell mennie a légzuhanyon, és csak a tisztatérben jóváhagyott eszközöket és anyagokat kell hoznia.
A tisztaterek mindenhol nélkülözhetetlenek, ahol egyetlen folt tönkreteheti a terméket vagy életveszélyt jelenthet – például a félvezetőgyártásban, a gyógyszerfeltöltésben, a biotechnológiai sejtterápiás laboratóriumokban, a repülőgép-optikai összeszerelésben és a steril gyógyszerkeverékben. Röviden: a tisztatér a végső védőpajzs a külvilág és az abszolút tisztaságot igénylő folyamat között.
Mi a tisztatéri ablakok valódi funkciója?
A tisztatéri ablakok sokkal többet jelentenek egyszerű látópaneleknél. Aktív, tervezett alkatrészek, amelyek közvetlenül támogatják a szennyeződés elleni védekezést, a folyamatbiztonságot, a működési hatékonyságot és a szabályozási megfelelést. Itt vannak az alapvető funkcióik, világosan elmagyarázva.
| Funkció | Hogyan éri el az ablak | Közvetlen előny a sterilitás és a biztonság terén | |
|---|---|---|---|
| 1 | Vizuális megfigyelés belépés nélkül | A süllyesztett üvegezésű, kristálytiszta panelek lehetővé teszik a felügyelők, a minőségellenőrző és a karbantartók számára, hogy a folyamatokat a "piszkos" oldalról is megfigyelhessék | 50-80%-kal csökkenti a ruhák és az ajtónyílások számát → drámaian csökkenti a részecskék és a mikrobiális bejutást |
| 2 | Nulla részecske/mikrobiális csapdák | Teljesen süllyesztett szerelés, nincsenek szabadon látható csavarok vagy párkányok, sima, nem porózus felületek | Megszünteti a rejtett repedéseket, ahol a por vagy a baktériumok megbújhatnak |
| 3 | Légmentes nyomáskaszkád integritása | Gélzáras vagy száraz tömítésű rendszerek <0,01 cfm/ft² szivárgásra tesztelve | Fenntartja a pozitív vagy negatív nyomáskülönbségeket; megakadályozza a zónák közötti keresztszennyeződést |
| 4 | Ellenőrzött fény- és UV-kezelés | Színezett, alacsony sugárzású vagy UV-blokkoló közbenső rétegek; opcionálisan kapcsolható okosüveg | Megvédi a fényérzékeny gyógyszereket, biológiai anyagokat és szilícium lapkákat, miközben alacsonyan tartja a tükröződést a kezelők számára |
| 5 | Szerkezet- és személyvédelem | Laminált, temperált vagy polikarbonát szerkezet; tűzálló és robbanásálló opciók | Ütközés vagy robbanás esetén megakadályozza az üvegszilánkok kialakulását; tüzet és füstöt tartalmaz a biztonságos evakuálás érdekében |
| 6 | Könnyű, nem hulló tisztítás | Kemény, nem porózus felületek kompatibilisek az IPA, H2O2 gőz és VHP ciklusokkal | Lehetővé teszi a gyakori fertőtlenítést anélkül, hogy károsítaná az ablakot vagy részecskéket bocsátana ki |
Gyorstájékoztató biztonsági lehetőségek
| Biztonsági igény | Általában használt ablakos megoldás | Valós eredmény |
|---|---|---|
| Ütés/törés elleni védelem | Edzett PVB laminált üveg vagy tömör polikarbonát | Még repedéskor is a keretben marad – nincsenek repedt szilánkok |
| Tűz elleni védekezés | Tűzálló üvegezés duzzadó tömítésekkel | 45-120 perc tűz- és füstgát |
| Robbanásveszély | Polikarbonát közbenső réteg, 5–10 psi nyomáson tesztelve | Túléli a túlnyomásos eseményeket anélkül, hogy megsértené a borítékot |
| Sugárzás elleni védelem | Ólmozott üveg (1,0–3,0 mm Pb-egyenérték) | Radiopatika melegcellák biztonságos megfigyelése |
| Vegyi ellenállás | Kémiailag erősített üveg vagy bevont felületek | Ellenáll az agresszív fertőtlenítőszerek ismételt expozíciójának |
| EMI/RF árnyékolás | Beágyazott rézháló vagy ITO vezetőképes bevonat | Megvédi az érzékeny elektronikát a külső interferencia ellen |
Egy megfelelően meghatározott tisztatéri ablak hat dolgot tesz egyszerre: lát, távol tartja a szennyeződéseket, tartja a nyomást, védi az embereket, túléli a kemény tisztítást, és soha nem lesz gyenge láncszem az ellenőrzött környezetben. Ez az oka annak, hogy az ablakokat nem csak építészeti jellemzőknek, hanem kritikus műszaki vezérlőknek tekintik.
Milyen típusú ablakokat használnak tisztaterekben?
A tisztatéri ablakok soha nem egyformák. A folyamattól, a kockázati szinttől és a létesítmény elrendezésétől függően különböző speciális kialakításokat alkalmaznak. Itt vannak azok a fontos változatok, amelyekkel a valós tisztaterekben találkozni fog.

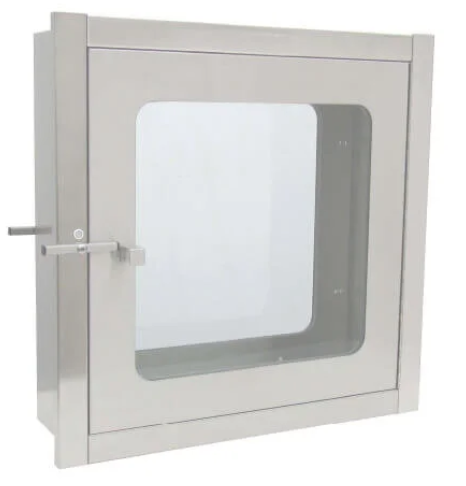

Viewport Windows
Ezek a klasszikus megfigyelési ablakok, amelyeket az emberek először képezenek. Rögzített, tartósan lezárt panelek a falba süllyesztve, így a felügyelők, a minőségellenőrök vagy a látogatók anélkül figyelhetik a folyamatot, hogy bemennének. A kilátókat általában szemmagasságban helyezik el az ajtók mellett, a folyosók mentén, ahonnan kilátás nyílik a termelési lakosztályokra, vagy a ruházati területek és a tiszta mag közé. Mivel soha nem nyílnak ki, gyakorlatilag nulla a szennyeződés kockázata a helyes telepítés után.
Hozzáférés a Windowshoz (áteresztő ablakoknak vagy átviteli sraffoknak is nevezik)
Az egyszerű nézetablakkal ellentétben ezek az ablakok megnyílnak, de erősen ellenőrzött módon. Feladatuk az, hogy szerszámokat, mintákat, alkatrészeket vagy készterméket vigyenek ki és be a tisztatérbe anélkül, hogy valakit be- vagy kilépésre kényszerítenének. Általában két egymásba zárt ajtóból állnak (ha az egyik oldal nyitva van, a másik mechanikusan vagy elektronikusan záródik). Sokan HEPA-szűrős légtisztítóval, UV-lámpákkal vagy ionizátorokkal vannak felszerelve, amelyek automatikusan működnek az átvitelek között, hogy letörjék a részecskéket. A gyógyszerészeti és biotechnológiai létesítményekben a falba épített rozsdamentes acél átvezetések derékmagasságban találhatók; a mikroelektronikában gyakran nagyobbak az ostyakazetták befogadására.
Dupla üvegezésű (vagy szigetelt) ablakok
Hideg éghajlaton vagy olyan létesítményekben, ahol nagy a külső és belső hőmérséklet-különbség, az egytáblás üvegek izzadnak, és páralecsapódást hoznak létre a tisztatérben – ez a mikrobák táptalaja. A dupla üvegezésű (és esetenként háromrétegű) egységek inert gáz töltettel és alacsony emissziós bevonattal megoldják ezt a problémát. Szobahőmérsékleten tartják az üveg belső felületét, megakadályozzák a párásodást, és jelentősen csökkentik a hőveszteséget vagy hőnövekedést. Annak ellenére, hogy két vagy három rétegűek, a tisztatér oldala még mindig tökéletesen sima és tisztítható; az extra ablaktábla és a távtartó a fal nem tiszta oldalán van elrejtve.
Ezen a három mindennapi kategórián túlmenően számos létesítményben tűzálló ablakok (hőben duzzadó duzzadó tömítésekkel), ólom-árnyékolt ablakok a radiopatikákhoz, elektromosan kapcsolható biztonsági üvegek a betegspecifikus sejtterápiás szobákhoz, valamint robbanásálló ablakok az oldószereket vagy energikus anyagokat kezelő üzemekben. Az egyes típusokat nem a megjelenés miatt választják ki, hanem azért, mert olyan speciális sterilitási, biztonsági vagy működési problémát old meg, amelyet egy szabványos ablak egyszerűen nem tud.
Miért válassza a YD-Purification tisztatéri ablakait?
Amikor egy létesítmény sikere nulla kiránduláson, nulla állásidőn és nulla gyenge ponton múlik, a megadott ablak többet számít, mint azt az emberek gondolják. Ismerje meg, hogyan válasszon YD-Purification tisztítási ablakokat kritikus környezetekhez.
Valódi tisztatér-minőségű higiénia
Minden YD ablak a tisztatér felőli oldalon egy síkban üvegezett, nincsenek szabad csavarok, nincsenek süllyesztett párkányok, és nincsenek szilikon gyöngyök, amelyek idővel megrepedhetnek vagy mikrobákat hordozhatnak. Az eredmény egy tökéletesen sima felület, amely másodpercek alatt letörül, és soha nem válik rejtett szennyeződéscsapdává.
Sziklaszilárd légmentes teljesítmény
Ablakaik folyamatosan 0,01 cfm/ft² alatti szivárgást tesztelnek – sokkal jobban, mint sok versenytárs – a precíziósan megmunkált kereteknek és a zártcellás gélnek vagy a vulkanizált EPDM tömítéseknek köszönhetően. Ez azt jelenti, hogy a nyomáskaszkád pontosan ott marad, ahol beállította, műszakról műszakra, évről évre.
Úgy tervezték, hogy túlélje a valós takarítást
Az üveg kémiailag edzett, a keretek 304 vagy 316 literes rozsdamentesek, és minden tömítést a napi 70%-os IPA, hidrogén-peroxid gőz és klór-dioxid ciklusokkal szemben érvényesítettek. Nem sárgul, nincs őrlődés, nincs rétegvesztés még egy évtizednyi agresszív fertőtlenítés után sem.
Kristálytiszta láthatóság kompromisszumok nélkül
Az optikai tisztaság az opcionális alacsony vastartalmú üveggel és a tükröződésmentes bevonattal kombinálva a kezelők és a felügyelők számára akadálytalan rálátást biztosít a folyamatra. Kevesebb ajtónyílás = kevesebb öltözködési esemény = drámaian alacsonyabb részecskék és mikrobiális kockázatok.
Valóban egyedi – nem csak "méretre vágva"
Akár tűzálló, dupla üvegezésű szigetelt egységekre van szüksége hideg éghajlathoz, ólombevonattal ellátott melegkamrához, kapcsolható biztonsági üvegre a sejtterápiás lakosztályhoz, vagy 3 méter magas, teljes magasságú látópanelekre, a yuanda pontosan azt építi meg, amit a projekt megkövetel, ahelyett, hogy egy kész katalógushoz kényszerítené Önt.
Egyablakos zökkenőmentes rendszerintegráció
Mivel a Yuanda moduláris falpaneleket, ajtókat, mennyezeteket és átjárókat is gyárt, minden ablak előre megtervezett módon érkezik, hogy tökéletesen illeszkedjen a boríték többi részéhez. Nincsenek helyszíni módosítások, nincsenek eltérések a tűréshatárok között, és nincsenek utolsó pillanatban a tömítőanyag rémálmai az érvényesítés során.
Az YD-Purification ablakok nem szerepelnek az árajánlatlapon – de ezek azok, amelyek soha nem okoznak ellenőrzési megállapítást, soha nem váltanak ki tétel elutasítást, és soha nem kell cserélni a létesítmény élettartamának felénél. Azon csapatok számára, amelyek a kezdeti költség helyett a következetes hozamban és a betegbiztonságban mérik a sikert, ez a különbség minden.
