Mi az a nem öntisztító áteresztő doboz, és mikor érdemes használni?

A nem öntisztító áteresztő doboz megértése

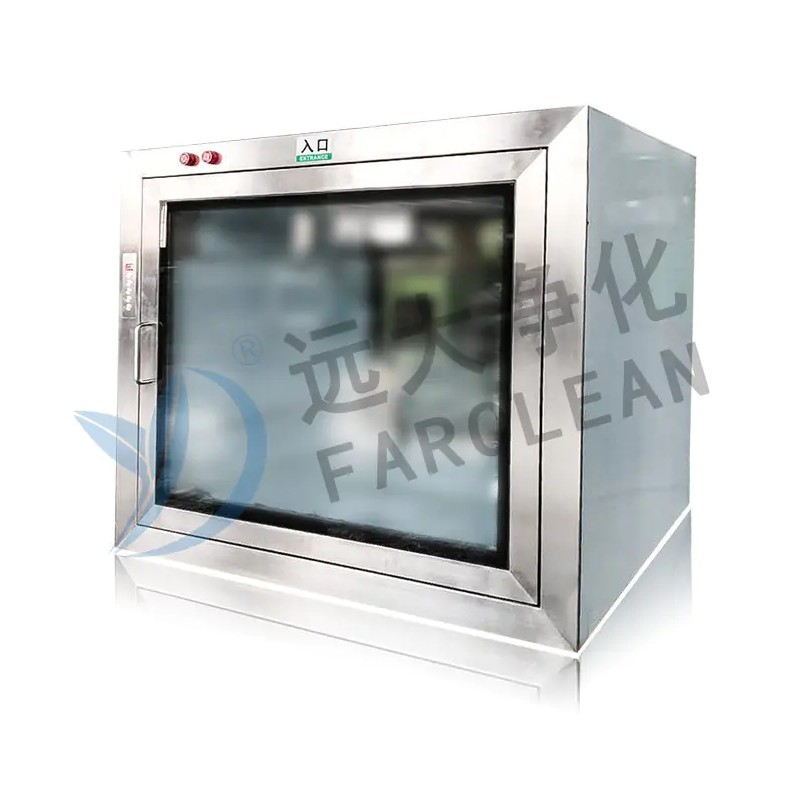

A nem öntisztító átmenő doboz egy fix, statikus átadó kamra, amelyet a tisztatér és a szomszédos, nem minősített vagy alacsonyabb besorolású terület közötti falban helyeznek el. Ellentétben az öntisztító (vagy légzuhany) dobozokon keresztül, amelyek ventilátorokat és HEPA-szűrőket használnak a levegőben lévő részecskék aktív eltávolítására az átvitt anyagokból, a nem öntisztító változat reteszelt ajtókon és ellenőrzött hozzáférésen alapul a keresztszennyeződés elkerülése érdekében. Alapvető funkciója, hogy tiszta pufferzónaként szolgáljon – egy fizikai akadály, amely biztosítja, hogy a két környezet soha ne kommunikáljon közvetlenül az anyagszállítás során.

A kamrában jellemzően két egymásba zárt ajtó van: az egyik a tisztatér oldalára, a másik pedig a külső környezetre nyílik. A reteszelő mechanizmus gondoskodik arról, hogy a két ajtó egyszerre ne nyíljon ki, fenntartja a légnyomás-különbséget, és megakadályozza, hogy szűretlen külső levegő kerüljön a tisztatérbe. Ez a passzív kialakítás egyszerűbbé, alacsonyabb karbantartási költségűvé és rendkívül megbízhatóvá teszi az aktív fertőtlenítő rendszerekhez képest, ami jelentős előnyt jelent azokban a létesítményekben, ahol az állásidő költséges.

A nem öntisztító átmenő dobozok sima, nem porózus anyagokból készülnek – leggyakrabban 304 vagy 316 literes rozsdamentes acélból –, amelyek könnyen letörölhetők és ellenállnak a mikrobiális megtapadásnak. A belső sarkok jellemzően burkoltak vagy sugárbevonatúak, hogy kiküszöböljék a részecskefogó éleket. Egyes modellek UV-csíraölő lámpákat tartalmaznak a felületek opcionális fertőtlenítésére a felhasználások között, egy szennyeződés-ellenőrző réteg hozzáadásával anélkül, hogy átlépnék az „öntisztító” kategóriát.

Főbb jellemzők és tervezési specifikációk

A nem öntisztító átmenő doboz értékelése során számos tervezési jellemző határozza meg a gyakorlatban a teljesítményét. Ezeknek a specifikációknak a megértése segít a beszerzési csapatoknak abban, hogy a megfelelő egységet a létesítmény osztályozási követelményeihez és munkafolyamat-követelményeihez igazítsák.

Mechanikus reteszelő rendszer

A reteszelő mechanizmus minden átmenő doboz meghatározó biztonsági jellemzője. A nem öntisztuló modelleknél ez jellemzően mechanikus bütykös-rúd rendszerrel vagy elektronikus mágnesszelep zárral érhető el. A szigorú elektromágneses követelményeket támasztó környezetekben (például bizonyos elektronikai gyártási területeken) előnyben részesítik a mechanikus reteszeket, míg az elektronikus reteszelők ellenőrzési nyomvonal naplózását, beléptetés-vezérlési integrációt és távfelügyeletet kínálnak – ez értékes a GMP által szabályozott gyógyszeripari létesítményekben.

Anyag és felületkezelés

A belső felületeket tükörfényezéssel végezték el (jellemzően Ra ≤ 0,4 µm gyógyszerészeti alkalmazásoknál), hogy minimalizálják a részecskék tapadását és megkönnyítsék a tisztítás érvényesítését. A külső felület szálcsiszolt felületet vagy porszórt lágyacélt használhat a költségek csökkentése érdekében a belső integritás veszélyeztetése nélkül. Az ajtótömítések szilikon vagy EPDM tömítésekből készülnek, amelyek megtartják rugalmasságukat IPA-val, hidrogén-peroxidos törlőkendővel vagy más szokásos tisztatéri fertőtlenítőszerekkel végzett ismételt tisztítási ciklusokkal.

Opcionális UV-C fertőtlenítés

Sok nem öntisztító átmenő doboz opcionális tartozékként beépített UV-C lámpát kínál. Amikor az átvitelek között aktiválódik, az UV-C fény besugározza a kamrán belüli szabad felületeket, így akár 99,9%-kal csökkenti a felületi bioterhelést az expozíciót követő 15-30 percen belül. Fontos megjegyezni, hogy az UV-C csak felületkezelés – nem szűri vagy öblíti ki a levegőben lebegő részecskéket –, ezért ezek az egységek továbbra is nem öntisztítónak minősülnek.

Méret és terhelhetőség

Az átmenő dobozok belső méretek széles választékában állnak rendelkezésre, a kis mintaátvitelre tervezett kompakt asztali modellektől (kb. 400 × 400 × 400 mm) a nagy, padlón álló egységig (akár 1200 × 800 × 800 mm vagy nagyobb), amelyek alkalmasak teljes tálcák, berendezés-alkatrészek elhelyezésére. A polc- és keretszerkezettől függően a terhelhetőség jellemzően 30 kg-tól 150 kg-ig terjed.

Ipari alkalmazások

A nem öntisztító átmenő dobozokat szabályozott és félig szabályozott iparágak széles körében alkalmazzák. Sokoldalúságuk alacsony üzemeltetési költséggel és egyszerű hitelesítéssel párosulva gyakorlatilag minden olyan létesítményhez alkalmassá teszi őket, ahol ellenőrzött anyagszállításra van szükség.

Elektronikai gyártás: elsődleges felhasználási eset

Az elektronikai ipar az egyik legigényesebb és legelterjedtebb alkalmazás a nem öntisztító átmenő dobozok terén. A félvezető gyártás, a PCB összeszerelés és az optikai alkatrészek gyártása szigorúan ellenőrzött környezetben zajlik, ahol még a mikron alatti részecskék is termékhibákat vagy hozamcsökkenést okozhatnak. Ezekben a beállításokban az átmenő doboz lehetővé teszi az ostyák, hordozók, maszkok és szerszámok gyakori átvitelét anélkül, hogy veszélyeztetné a gyártási terület ISO osztályát.

Mivel az elektronikai tisztaterekre gyakran szigorú EMI (elektromágneses interferencia) követelmények vonatkoznak, a mechanikusan reteszelt, nem öntisztító dobozokat gyakran előnyben részesítik az elektronikusan vezérelt egységekkel szemben. Az aktív légáramlási rendszerek hiánya kiküszöböli a vibráció által kiváltott beállítási problémák kockázatát is az érzékeny litográfiai vagy ellenőrző berendezések közelében.

Biogyógyszerek és kórházak

A gyógyszergyártásban és a kórházi steril kompaundálásban a szabályozási megfelelés az elsődleges hajtóerő az átmenő doboz kiválasztásában. Az EU GMP 1. melléklete és az FDA útmutatása egyaránt előírja, hogy a besorolt ​​és a nem besorolt ​​zónák közötti anyagszállítást oly módon kell végrehajtani, hogy megakadályozzák a szennyeződés bejutását. A megfelelően hitelesített, nem öntisztító átmenő doboz dokumentált tisztítási eljárásokkal és reteszelési ellenőrzéssel megfelel ezeknek a követelményeknek a legtöbb B/C és ISO 6/7 alkalmazásban.

Nem öntisztító vs. öntisztító átmenő dobozok

Az öntisztító és a nem öntisztító átmenő doboz közötti választás a folyamat szennyeződési kockázati profiljától, a tisztatér besorolásától és az üzemeltetési követelményektől függ. Egyik típus sem egyetemesen jobb – a megfelelő választás a kontextustól függ.

• Részecskeképződés kockázata: Ha az átvitt tárgyakról valószínűleg részecskék hullanak ki – például kartoncsomagolás, zacskó nélküli alkatrészek vagy ellenőrizetlen környezetben lévő tárgyak –, az aktív HEPA-szűrővel ellátott öntisztító egység a biztonságosabb választás. A nem öntisztító dobozok jobban megfelelnek a már előtisztított vagy dupla zacskóba csomagolt tárgyaknak az átadás előtt.
• Tisztatéri besorolás: ISO 8 vagy D fokozatú környezetekben általában elegendő egy nem öntisztító átmenő doboz kézi tisztítási protokollal. A C vagy D fokozatú területekkel szomszédos ISO 5 (Grade A/B) környezetekben a szabályozási elvárások vagy a létesítmény SOP-jai megkövetelhetik az öntisztító egységet.
• Fenntartási teher: Az öntisztító egységek rendszeres HEPA-szűrő integritás-ellenőrzést, ventilátormotor-karbantartást és légáramlás-kiegyenlítést igényelnek – mindez megnöveli az üzemeltetési költségeket. A nem öntisztító dobozok minimális mozgó alkatrészekkel rendelkeznek, ami jelentősen csökkenti a karbantartási gyakoriságot és a költségeket.
• Az érvényesítés összetettsége: A nem öntisztító átmenő dobozok ellenőrzése és minősítése egyszerűbb a GMP-irányelvek szerint. Az érvényesítési hatókör jellemzően a reteszfunkcióra, a tisztítási ellenőrzésre és a nyomáskülönbség-felügyeletre terjed ki – ez sokkal szűkebb, mint az aktív légzuhany rendszerek.
• Átviteli teljesítmény: Az öntisztító egységek öblítési ciklust igényelnek (általában 1–5 percig), mielőtt kinyitják a belső ajtót. A nem öntisztító egységek gyorsabb átvitelt tesznek lehetővé a reteszelés feloldásakor, ami nagy áteresztőképességű gyártási vagy kórházi adagolási környezetekben számít.

Telepítési, minősítési és működési protokollok

A nem öntisztító átmenő doboz megfelelő felszerelése kritikus fontosságú a hosszú távú teljesítmény szempontjából. Az egységet a tisztatér falába süllyesztetten kell beépíteni, légmentesen lezárva a keret kerülete körül, hogy megakadályozzák a bypass légáramlást. Túlnyomásos tisztaterek esetén a tisztatér felőli ajtónak valamivel nagyobb tömítőerővel kell rendelkeznie, hogy figyelembe vegye a nyomáskülönbséget. Negatív nyomású környezetekben (például elszigetelő csomagokban) a telepítési logika megfordul.

Képesítés (IQ/OQ/PQ)

A szabályozott iparágakban a dobozokat használat előtt hivatalosan minősíteni kell. A minősítési folyamat általában a következőket tartalmazza:

• Telepítői képesítés (IQ): Annak ellenőrzése, hogy az egység a gyártó specifikációi szerint van-e felszerelve, beleértve a méretellenőrzést, az anyagtanúsítvány felülvizsgálatát és a faltömítés ellenőrzését.
• Operatív képesítés (OQ): A reteszelő rendszer működésének tesztelése (megbizonyosodva arról, hogy mindkét ajtó nem nyitható egyszerre), az ajtótömítések sértetlenségének ellenőrzése és – ha UV-C van felszerelve – a lámpa erősségének ellenőrzése.
• Teljesítményi képesítés (PQ): Figyelemmel kíséri a tisztatérben a részecskeszámot a szimulált anyagátvitel során, hogy megbizonyosodjon arról, hogy az átmenő doboz normál működési körülmények között nem működik szennyeződési útvonalként.

Szabványos működési eljárások

Még a legjobban megtervezett átmenő doboz sem képes kompenzálni a rossz felhasználói fegyelmet. A nem öntisztuló dobozokon áthaladó hatékony SOP-oknak meg kell határozniuk: a tárgyak maximális tartózkodási idejét a kamrában, a tételek szükséges előtisztítását vagy becsomagolását a belépés előtt, a belső tisztítás gyakoriságát és a jóváhagyott fertőtlenítőszereket, az UV-C aktiválási protokollt (ha van), és a szabályozott környezetben történő minden egyes szállításra vonatkozó dokumentációs követelményeket. A rendszeres képzés és az időszakos megfelelőségi auditok elengedhetetlenek a tisztatér integritásának hosszú távú fenntartásához.

Hogyan válasszuk ki a megfelelő nem öntisztító átmenő dobozt

A megfelelő egység kiválasztása a létesítmény számára magában foglalja a szennyeződés-ellenőrzési követelmények, a munkafolyamat-követelmények, a szabályozási kötelezettségek és a költségvetési korlátok egyensúlyát. Az alábbi ellenőrző lista a legfontosabb döntési tényezőket tartalmazza:

• Határozza meg a tisztatér besorolását az átadó fal mindkét oldalán. A tisztább környezet ISO osztálya vagy GMP fokozata minimális építési szabványokat ír elő (felületi minőség, tömítés minősége, reteszelési megbízhatóság).
• Határozza meg a cikk maximális méretét és súlyát. A belső méreteket úgy válasszon, hogy minden oldalon legalább 20%-os hézag legyen, hogy kényelmes be- és kirakodást tegyen lehetővé anélkül, hogy a tárgyakat a lezárt felületekhez kényszerítené.
• Adja meg a reteszelés típusát. EMI-érzékeny elektronikai területeken előnyben részesítik a mechanikus reteszeket; Az elektronikus reteszelők jobbak az ellenőrzési nyomvonalat és hozzáférés-szabályozást igénylő GMP-környezetekben.
• Fontolja meg az UV-C-t opcionális kiegészítőként. A maradék külső csomagolással vagy biológiai szennyeződés kockázatával rendelkező tárgyakat szállító létesítményeknél az UV-C lámpa további felületi fertőtlenítést biztosít a teljes légzuhany rendszer költsége nélkül.
• Erősítse meg az anyag kompatibilitását. Győződjön meg arról, hogy a belső rozsdamentes acél és a tömítés anyaga kompatibilis a létesítményében használt tisztítószerekkel – különösen akkor, ha a klór alapú fertőtlenítőszerek (amelyek a gyengébb minőségű rozsdamentes acélból szennyeződhetnek) a tisztítási protokoll részét képezik.
• Korán igényelje a dokumentációs csomagokat. Szabályozott iparágak esetén kérje meg a beszállítókat, hogy a megrendeléskor adják meg a FAT (gyári átvételi teszt) feljegyzéseket, anyagtanúsítványokat és IQ/OQ protokollokat, hogy elkerüljék a szállítást követő minősítési késéseket.

A nem öntisztító átmenő doboz nem egyszerűen „alap” opció az aktív rendszerekhez képest – ez a megfelelő választás a tisztatéri környezetek nagy részéhez, ha megfelelően vannak meghatározva, telepítve és működtetve. Az egyszerűség erőssége: kevesebb komponens kevesebb hibamódot, alacsonyabb karbantartási költségeket és egyszerűbb érvényesítési utat jelent. Az elektronikai, gyógyszerészeti, kozmetikai, élelmiszer- és egészségügyi szektor létesítményei számára továbbra is az egyik legköltséghatékonyabb és legmegbízhatóbb eszköz a tisztatér integritásának megőrzésére az anyagszállítási műveletek során.
