Mi az a tisztaszobás szendvicspanel?

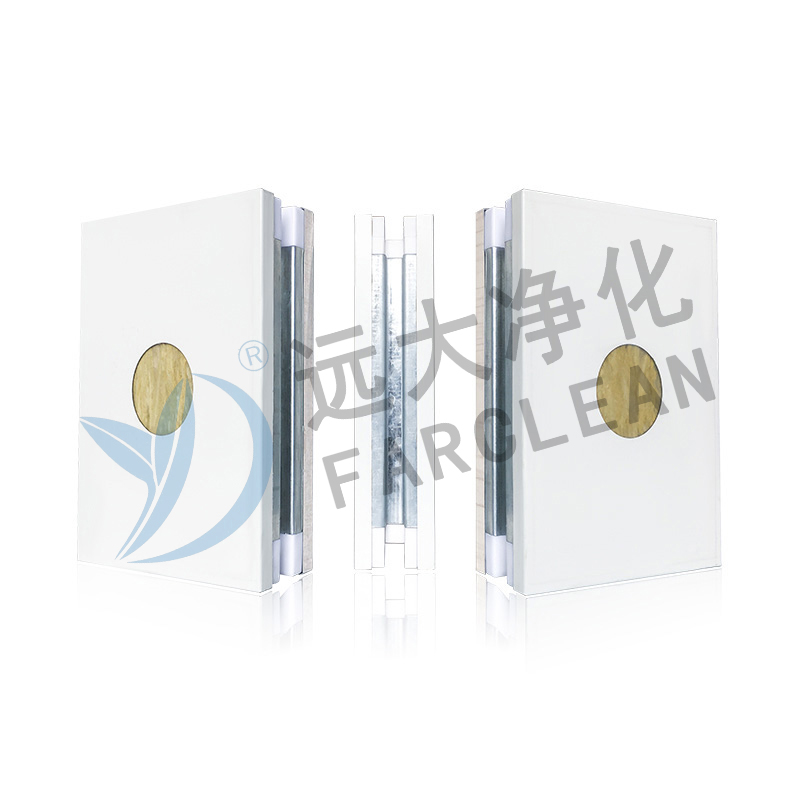

A tisztatéri szendvicspanel egy előregyártott építőelem, amely két merev külső homloklapból áll, amelyek egy könnyű szigetelő maganyaghoz vannak ragasztva. Az előlapok jellemzően horganyzott acélból, rozsdamentes acélból vagy alumíniumból készülnek, míg a magot általában kőzetgyapottal, poliuretánnal (PU), poliizocianuráttal (PIR) vagy méhsejt anyaggal töltik ki. Ez a háromrétegű "szendvics" konstrukció adja a panel nevét, és kifejezetten úgy lett megtervezve, hogy megfeleljen a tisztatéri létesítmények szigorú környezetvédelmi szabályozási követelményeinek – olyan helyeknek, ahol a levegőben szálló részecskéket, a hőmérsékletet, a páratartalmat és a nyomást pontosan szabályozni kell.
Ellentétben a hagyományos építési módszerekkel, amelyek a nedves kereskedésen, a vakoláson és a többlépcsős kidolgozáson alapulnak, a tisztatéri szendvicspanelek kész, beépítésre kész alkatrészekként érkeznek az építkezésre. Felületük sima, nem porózus és ellenáll a mikrobiális növekedésnek, így természetüknél fogva alkalmasak gyógyszergyártásra, félvezetőgyártásra, kórházi műtőkre, élelmiszer-feldolgozó üzemekre és repülőgép-összeszerelő létesítményekre. A szabályozott környezetek iránti növekvő kereslet ezekben az ágazatokban az egyik fő hajtóerő e panelek világszerte növekvő népszerűsége mögött.
A telepítés sebessége és hatékonysága
Az egyik legnyomósabb ok, amiért a tisztatéri szendvicspanelek ilyen széles körben elterjedtek, az az építési idő drámai csökkenése, amelyet lehetővé tesznek. A hagyományos tisztatér-építés tégla, blokk, vakolat és festék felhasználásával egy szekvenciális, több szakmát magában foglaló folyamat, amely hónapokig is eltarthat. Minden szakasznak ki kell száradnia vagy meg kell száradnia, mielőtt a következő elkezdődhetne, és a tisztatéri osztályozáshoz szükséges felületi simaság és légtömörség elérése időigényes és készségfüggő.
A szendvicspanelek kiküszöbölik a legtöbb késést. Mivel a helyszínen kívül, pontos méretre gyártják, és gyárilag felvitt felülettel érkeznek, a telepítőcsapatok az idő töredéke alatt össze tudják szerelni a falakat, mennyezeteket és válaszfalakat. A hagyományos módszerekkel 16 hétig tartó tisztatér 6-8 hét alatt elkészülhet panelrendszerrel. Az új termékeket piacra dobó gyógyszergyártók, a kapacitást bővítő félvezetőgyártók vagy a sebészeti létesítményeket bővítő kórházak esetében ez a projektteljesítés felgyorsulása közvetlenül a korábbi bevételtermelésben és a befektetések gyorsabb megtérülésében nyilvánul meg.
Főbb telepítési előnyök
- Száraz építési folyamat, kötési vagy száradási idő nélkül
- A panelek a helyszínen vághatók és szerelhetők fel a szolgáltatások és az áttörések elhelyezésére
- A moduláris felépítés lehetővé teszi több szakasz egyidejű telepítését
- Csökkentett helyszíni munkaerő és kevesebb szakma szükséges
- A panelek szétszedhetők és áthelyezhetők, ha a létesítmény elrendezése megváltozik
Kiváló higiénia és szennyeződés-ellenőrzés
A szennyeződés elleni védekezés minden tisztatér alapvető célja, és a szendvicspanelek anyagtulajdonságai miatt kivételesen alkalmasak erre a feladatra. A tisztatéri panelekben használt acél vagy alumínium homloklapok nem porózusak, vagyis nem telepednek meg bennük a baktériumok, gombák vagy részecskék, ahogyan azt a festett gipszkarton vagy betonfelületek tehetik. A panelek közötti hézagokat szilikon vagy speciális tömítések tömítik, hogy kiküszöböljék a réseket, ahol a szennyeződések felhalmozódhatnak, és a panelrendszerek beépítésénél használt burkolt belső sarkok megakadályozzák a hagyományos derékszögű csomópontok által létrehozott szennyeződéseket.
A felületek nagymértékben ellenállnak a gyógyszerészeti és élelmiszeripari környezetben használt agresszív vegyi tisztítószereknek is – a fehérítőoldatok, az izopropil-alkohol, a hidrogén-peroxid gőz és más fertőtlenítőszerek ismételten felvihetők anélkül, hogy a panel felülete rontana vagy sértetlensége sérülne. Ez a vegyszerállóság meghosszabbítja a tisztatéri burkolat élettartamát, és csökkenti a karbantartási költségeket a létesítmény élettartama alatt. Az ISO 5 vagy GMP Grade A/B szabványok szerint besorolt környezetben, ahol a felületi részecskeszám és a mikrobiális szennyeződés határértékei rendkívül szigorúak, a fal- és mennyezetrendszer higiéniai teljesítménye nem kötelező, hanem előírás.
Hőszigetelés és energiahatékonyság
A tisztaterek hatalmas mennyiségű energiát fogyasztanak a pontos hőmérséklet és páratartalom fenntartása érdekében éjjel-nappal. Az ISO-minősítésű tisztaterekben található HVAC-rendszerek gyakran a létesítmény teljes energiafogyasztásának 60-70 százalékát teszik ki. Az épületburok hőteljesítménye ezért közvetlen és jelentős hatással van az üzemeltetési költségekre. A tisztatéri szendvicspanelek, különösen a PIR vagy PU habmaggal rendelkezők, kiváló hőszigetelési értékeket kínálnak (U-érték már 0,20 W/m²K), jelentősen csökkentve a falakon és a mennyezeten keresztüli hőátadást, és lehetővé teszik a HVAC rendszerek hatékonyabb működését.
Az állandósult állapotú szigetelésen túl a jól telepített panelrendszerrel elérhető légtömörség csökkenti az ellenőrizetlen levegő beszivárgását, amely egyszerre szennyeződési kockázatot és energiabüntetést jelent. Minden egyes köbméter szabályozatlan külső levegőt, amely a tisztatérbe kerül, szűrni, kondicionálni és az előírásoknak megfelelő nyomás alá kell helyezni – ez a folyamat jelentős energiát fogyaszt. Azáltal, hogy minimálisra csökkentik a légszivárgást az épület burkolatán, a szendvicspanel-rendszerek csökkentik a HVAC-infrastruktúra terhelését, és közvetlenül hozzájárulnak az alacsonyabb közüzemi számlákhoz és a kisebb szénlábnyomhoz a létesítmény élettartama alatt.
Tipikus maganyagok és hőteljesítményük
| Alapanyag | Hővezetőképesség (λ) | Elsődleges használati eset |
| Poliuretán (PU) | 0,022–0,028 W/mK | Általános tisztatér, hűtőház |
| Poliizocianurát (PIR) | 0,020–0,025 W/mK | Magas hőteljesítmény, tűzálló |
| Kőzetgyapot (ásványgyapot) | 0,033–0,040 W/mK | Tűzállósági prioritású környezetek |
| Méhsejt (alumínium) | Változó | Ultrakönnyű, repülési tisztaterek |
Tűzbiztonság és szabályozási megfelelőség
A tisztatér-építést szabályozó szabályozási keretek – beleértve az FDA és az EMA GMP-irányelveit, az ISO 14644 szabványokat és a helyi építési szabályzatokat – szigorú követelményeket támasztanak az ellenőrzött környezetben használt anyagokkal szemben. A tűzállóság az egyik legkritikusabb ezen követelmények közül. A kőzetgyapot és a PIR-magos szendvicspanelek A osztályú vagy azzal egyenértékű tűzvédelmi besorolással rendelkeznek, ami azt jelenti, hogy nem járulnak hozzá a láng terjedéséhez, és tűzesemény alatt meghatározott ideig megőrzik szerkezeti integritását, lehetővé téve a biztonságos evakuálást és a szomszédos területek károsodásának korlátozását.
A gyártók azon képessége, hogy hitelesített vizsgálati adatokat szolgáltassanak paneljeikhez – amelyek kiterjednek a tűzreakcióra, a láng felületi terjedésére, a füstképződésre és a terhelés alatti szerkezeti teljesítményre –, leegyszerűsíti a hatósági jóváhagyási folyamatot a tisztatér-kezelők számára. Ahelyett, hogy a helyszínen felhordott felületekre hagyatkozna, amelyek teljesítménye az alkalmazás minőségétől és karbantartásától függ, a panelrendszerek gyárilag ellenőrzött, függetlenül tesztelt teljesítményt kínálnak, amely dokumentálható és magabiztosan bemutatható a hatósági ellenőröknek. Ezt a nyomon követhetőséget egyre inkább értékelik a 21 CFR Part 211 és a hasonló minőségbiztosítási rendszer előírásai szerint működő gyógyszergyártók.
Rugalmasság és jövőbiztosság
Az élettudományokat, a félvezetőipart és a fejlett gyártóipart a gyors technológiai változások jellemzik. A gyártási folyamatok fejlődnek, a termékvonalak változnak, és a szabályozási követelmények frissülnek. A hagyományos fix konstrukcióval épített tisztateres létesítmény még a szerkezeti élettartama lejárta előtt üzemképessé válhat, és költséges és zavaró felújítási munkákat igényel az új folyamatokhoz vagy besorolási követelményekhez való igazítása.
A tisztatéri szendvicspanel-rendszerek alapvetően más megközelítést kínálnak a létesítmény hosszú élettartamára. Mivel a panelek mechanikusan vannak rögzítve, nem pedig habarccsal vagy vakolattal, szétszerelhetők, újrakonfigurálhatók és összeszerelhetők az üzemeltetési követelmények változásával. A falak áthelyezhetők a helyiségek átméretezéséhez, további áttörések készíthetők a szolgáltatások számára, és új panelszakaszok integrálhatók a meglévő rendszerekbe anélkül, hogy a teljes burkolatot le kellene bontani. Ez az alkalmazkodóképesség jelentősen meghosszabbítja a beruházás hasznos élettartamát, és csökkenti a teljes birtoklási költséget a létesítmény 20-30 éves élettartama alatt.
Forgatókönyvek, ahol az újrakonfigurálhatóság értéket ad
- Gyártási kapacitás bővítése a meglévő tisztatéri zónák felosztásával vagy bővítésével
- Felsorolás magasabb ISO-besorolásra a létesítmény teljes rekonstrukciója nélkül
- Ideiglenes vagy bérelt tisztatéri létesítmények áthelyezése új telephelyekre
- A helyiségek elrendezésének adaptálása új gyártóberendezések telepítésekor
- A termékcsalád vagy a szabályozási környezet változásaira való reagálás
Költséghatékonyság a projekt teljes életciklusa alatt
A tisztatéri szendvicspanel-rendszer költségének értékelésekor fontos a teljes életciklust figyelembe venni, nem csupán a kezdeti anyagárat. Összehasonlító alapon a panelrendszer beépítési költsége összemérhető vagy valamivel magasabb, mint a hagyományos nedves építésé. A projekt minden további szakaszában elért megtakarítások – csökkentett munkaerő, gyorsabb üzembe helyezés, alacsonyabb energiafogyasztás, alacsonyabb karbantartás és halasztott csereköltségek – azonban következetesen gazdaságosabb választássá teszik a panelrendszereket, ha 10-20 éves működési horizonton értékelik.
Az építési hulladék csökkenése pénzügyileg is jelentős. A hagyományos tisztatér-építés során jelentős mennyiségű vegyes hulladék keletkezik – gipszkarton levágások, csomagolás, vegyszertároló edények és szennyezett anyagok –, amelyeket költséggel kell ártalmatlanítani. A panelrendszerek sokkal kevesebb hulladékot termelnek, a levágások gyakran újrafelhasználhatók, a csomagolás pedig jobban kezelhető. Azokon a piacokon, ahol a hulladéklerakók és a veszélyes hulladékok ártalmatlanításának költségei magasak, a hulladékkeletkezésnek ez a csökkenése mérhető pénzügyi előnyökkel jár a környezetvédelmi előnyök mellett.
A növekvő kereslet iparág-specifikus mozgatórugói
A tisztatéri szendvicspanelek iránti növekvő globális kereslet mögött nem egyetlen tényező áll, hanem a több iparágban egyidejűleg konvergáló trendek. A gyógyszeriparban a biológiai szerek gyártása, valamint a sejt- és génterápiás gyártás terjeszkedése olyan tisztatereket igényel, amelyek megfelelnek a GMP A és B osztályozásának, ami a legnagyobb teljesítményű panelrendszerek iránti keresletet növeli. A félvezetők esetében a chipek miniatürizálásának könyörtelen fejlődése egyre tisztább gyártási környezetet igényel, ami a gyártólétesítményeket az ISO 3. és 4. osztályú előírások felé tolja, ahol minden anyagfelületet optimalizálni kell a részecskeszabályozáshoz.
Az élelmiszer- és italfeldolgozásban a szigorodó higiéniai előírások és a fogyasztók termékbiztonsággal kapcsolatos elvárásai arra késztetik a gyártókat, hogy a létesítményeket olyan szabványok szerint korszerűsítsék, amelyeknek a szendvicspanel-konstrukciók megbízhatóan megfelelnek. Az egészségügyben a kórházi infrastruktúra világjárvány utáni bővülése és a moduláris műtős megoldások elterjedése nagy keresletet teremtett a gyorsan felépíthető, hitelesített tisztatéri burkolatok iránt. Ezekben az ágazatokban a teljesítmény, a sebesség, a megfelelőség és a költséghatékonyság kombinációja, amelyet a tisztatéri szendvicspanelek nyújtanak, pontosan annak bizonyul, amire a piacnak szüksége van – pontosan ezért növekszik népszerűségük.
