Mitől válik a közlekedési ajtó a megfelelő választás az Ön létesítményéhez?

A forgalmas ipari és kereskedelmi létesítményekben a zónák közötti ajtónyílásokban állandó forgalom zajlik – villástargoncák, raklapemelők, kocsik és gyalogosok, akik műszakonként több tucat vagy százszor haladnak át. A szabványos csuklós vagy tolóajtók nem alkalmasak ilyen ismételt, gyakran erős érintkezésre. Megkötődnek, megrepednek, elveszítik a beállítást, és végül meghibásodnak, ami biztonsági kockázatokat és gyorsan felhalmozódó karbantartási költségeket okoz. Közlekedési ütközés ajtó Kifejezetten ehhez a környezethez tervezték: elnyelik az ütéseket, automatikusan visszatérnek a pozíciójukba, és napi több ezer cikluson keresztül működnek tovább anélkül, hogy a hagyományos ajtók fokozatos károsodását tapasztalnák. Annak megértése, hogyan működnek, hol teljesítenek a legjobban, és milyen specifikációk vezérlik a kiválasztási döntést, elengedhetetlen minden létesítményvezető vagy beszerzési szakember számára, aki értékeli az ipari hardver ezen kategóriáját.

Mi határozza meg a forgalmi ütközőajtót

A forgalmi ütközőajtó – más néven lengőajtó, kettős működésű ajtó vagy ipari ütközőajtó – egy rugós vagy hidraulikus forgószerkezetre szerelt ajtólap, amely lehetővé teszi, hogy mindkét irányban szabadon lendüljön, és minden használat után automatikusan visszaálljon zárt helyzetébe. Az ütközőajtókat a szabványos lengőajtóktól megkülönböztető jellemző az, hogy képesek elnyelni a járművek, kocsik vagy berendezések közvetlen érintkezését anélkül, hogy károsodást szenvednének. Ez rugalmas panelanyagok, energiaelnyelő forgócsaprendszerek és szerkezeti kialakítások kombinációjával érhető el, amelyek az ütközési erőket a panelen elosztják, ahelyett, hogy egyetlen pontra koncentrálnák.

Az önzáró hatás mechanikailag kritikus, mivel fenntartja a zónák elválasztását – hőmérséklet, por, zaj vagy szennyeződés – a szomszédos területek között anélkül, hogy az áthaladó személytől vagy járműtől bármiféle beavatkozást igényelne. Ellentétben az érzékelőket, aktuátorokat és elektromos infrastruktúrát igénylő automata elektromos ajtókkal, a forgalmi ütközőajtók teljesen passzív mechanikus rendszerek. Nyílnak, amikor megnyomják, bezáródnak, amikor elengedik, és működésükhöz nincs szükség áramforrásra. Ez az egyszerűség közvetlenül a megbízhatóságban nyilvánul meg: nincs elektromos rendszer, amely meghibásodna, nincs érzékelő, amelyet félreolvasna, és nincs programozható vagy karbantartható vezérlőkártya.

Hogyan működik az elforgatási és visszatérési mechanizmus

A forgalmi ütközőajtó teljesítménye alapvetően függ a forgószerkezet minőségétől és kialakításától. A kereskedelmi és ipari alkalmazásokban két fő típust használnak, amelyek mindegyike eltérő teljesítményjellemzőkkel rendelkezik, amelyek a különböző forgalomintenzitásokhoz és ütközési terhelésekhez igazodnak.

Rugós forgási mechanizmusok

A rugós forgócsapok a legelterjedtebb mechanizmusok a könnyű és közepes igénybevételű közlekedési ütközőajtókban. A torziós rugó vagy tekercsrugó energiát tárol, amikor az ajtópanel kinyílik, és felszabadítja ezt az energiát, hogy a panelt visszavegye a zárt helyzetbe. A rugó feszessége jellemzően állítható – az erősebb feszítés gyorsabb zárást és nagyobb ellenállást eredményez a szélnyomással szemben, míg a kisebb feszítés csökkenti az ajtó nyitásához szükséges erőt, ami olyan alkalmazásokban számít, ahol a gyalogosoknak vagy könnyű kocsiknak nehézség nélkül kell áthaladniuk. A rugós mechanizmusok mechanikailag egyszerűek, kopáskor olcsón cserélhetők, és széles hőmérsékleti tartományban megbízhatóan működnek, így alkalmasak hűtött raktárbejáratokhoz, élelmiszer-feldolgozó területekhez és kültéri szomszédos zónákhoz, ahol a szélsőséges hőmérsékleti tényezők is szerepet játszanak.

Hidraulikus csillapított forgási mechanizmusok

A hidraulikus forgó mechanizmusok a rugóvisszatérítési erőt egy hidraulikus lengéscsillapítóval kombinálják, amely szabályozza a zárási sebességet, megakadályozva az ajtó becsapódását erős ütközés után vagy olyan nagy forgalmú helyzetekben, amikor a gyors kerékpározás a visszatérő panel ütközését okozhatja egy szembejövő személynek vagy járműnek. A lengéscsillapító elnyeli a mozgási energiát a zárólöket során, és fokozatosan engedi el, szabályozott, egyenletes zárási sebességet produkálva, függetlenül attól, hogy milyen erősen nyomták ki az ajtót. A hidraulikus mechanizmusok nehezebbek és drágábbak, mint a csak rugós forgócsapok, de ezek a megfelelő specifikációk nagy ciklusú alkalmazásokhoz, nagy panelsúlyokhoz és olyan helyzetekhez, ahol az ajtó becsapódása biztonsági vagy zajproblémát okozna.

Panelanyagok és teljesítményük kompromisszumai

A panel anyaga a legszembetűnőbb megkülönböztető tényező a közlekedési hatású ajtótermékek és a specifikáció között, amely a legközvetlenebbül befolyásolja az élettartamot, a karbantartási követelményeket és az adott környezethez való alkalmasságot. Minden anyagnak megvannak az erősségei és korlátai, amelyek bizonyos alkalmazásokhoz megfelelőek, mások számára pedig alkalmatlanok.

• Polietilén (PE/HDPE panelek): A nagy sűrűségű polietilén a legszélesebb körben használt panelanyag az ipari közlekedési ütközőajtókban. Ütésálló, kémiailag semleges, könnyen tisztítható, és élelmiszer-minőségű készítményekben kapható, amelyek megfelelnek az USDA és az FDA élelmiszer-feldolgozási környezetekre vonatkozó követelményeinek. A PE panelek nem szívják fel a nedvességet, ellenállnak a legtöbb tisztító vegyszernek és fertőtlenítőszernek, és ellenállnak a targoncával való ismételt érintkezésnek anélkül, hogy repedések vagy szilánkosok keletkeznének. Korlátozásuk a merevség – a nagyon nagy PE panelek túlságosan meghajolhatnak a széles nyílásokban, és korlátozott hőszigetelést kínálnak a habmagos alternatívákhoz képest.
• PVC panelek: A PVC (polivinil-klorid) panelek könnyebbek, mint a PE, és átlátszóvá vagy áttetszővé alakíthatók, ami biztosítja a rálátást az ajtón keresztül – ez egy fontos biztonsági elem a nagy forgalmú területeken, ahol a gyalogosok és a targoncák közösen közlekednek. A PVC ütőajtókat általában élelmiszer-kiskereskedelemben, hűtőtároló előterekben és gyógyszergyártó zónákban használják, ahol a szomszédos terek vizuális megfigyelése prioritást élvez. A PVC alacsony hőmérsékleten törékennyé válik, ezért nem ajánlott gyorsfagyasztó vagy fagypont alatti alkalmazásokhoz hideg minőségű készítmény nélkül.
• Habmaggal szigetelt panelek: Azokban az alkalmazásokban, ahol a hőelválasztás elsődleges követelmény – például a hűtött raktár és a rakodó dokk határvonala – az acél vagy alumínium felületburkolattal ellátott habmagos panelek lényegesen nagyobb hőállóságot biztosítanak (R-8 és R-20 közötti R-értékek vastagságtól függően), mint a tömör műanyag panelek. A habmag akusztikus csillapítást is ad, csökkentve a zajátvitelt a zónák között. Ezek a panelek nehezebbek, mint a szilárd műanyag alternatívák, és robusztusabb forgó mechanizmusokat igényelnek a több ezer napi cikluson keresztüli többletsúly kezeléséhez.

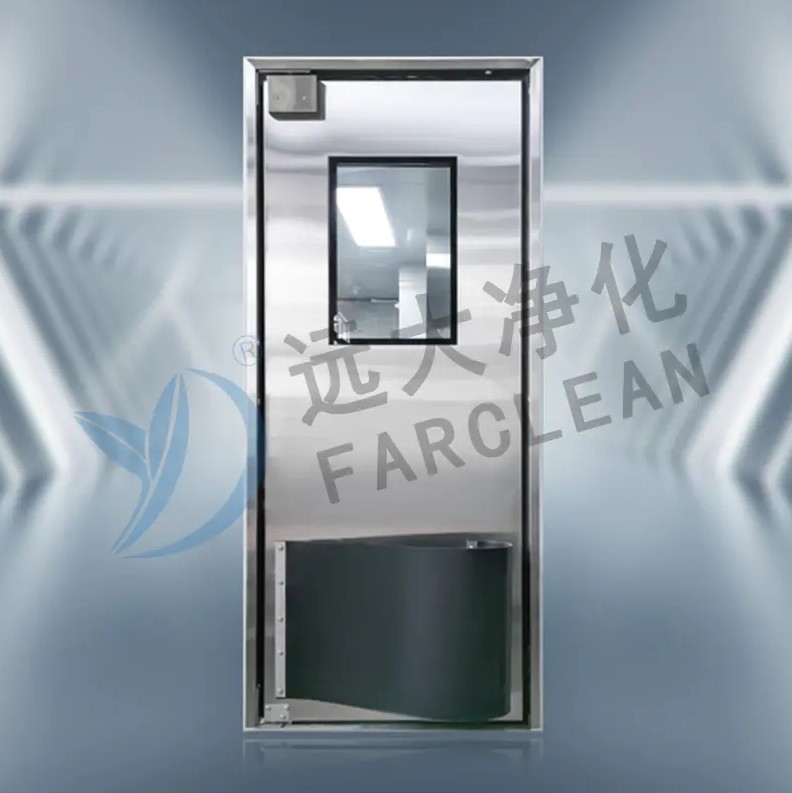

• Rozsdamentes acél panelek: A rozsdamentes acélból készült ütközésgátló ajtókat a maximális higiéniát, vegyszerállóságot és tartósságot megkövetelő alkalmazásokhoz tervezték – gyógyszerészeti tisztaterek, nagynyomású mosásnak kitett élelmiszer-feldolgozó területek és vegyszerkezelő létesítmények. A rozsdamentes panelek az elérhető legtartósabb opciók, gyakorlatilag minden ipari tisztítószerrel és fertőtlenítőszerrel szemben ellenállóak, és tisztaságuk szempontjából könnyen ellenőrizhetőek. Lényegesen nehezebbek és drágábbak, mint a műanyag alternatívák, és hatékonyan vezetik a hideget, ami a hőmérséklet-érzékeny zónákban hátrányt jelenthet.

Tipikus alkalmazások az iparágakban

Az ütközésgátló ajtókat az ipari és kereskedelmi környezetek rendkívül változatos skáláján alkalmazzák. Az összes alkalmazást egyesítő tényező az, hogy olyan ajtóra van szükség, amely képes kezelni a nagyfrekvenciás, gyakran erőteljes áthaladást, miközben megtartja a zónák szétválasztását, és minimális karbantartási figyelmet igényel.

A kiválasztás során értékelendő főbb specifikációk

A forgalmi ajtó kiválasztásához az ajtó mechanikai és anyagi jellemzőit a nyílás tényleges körülményeihez kell igazítani – nem csak ár vagy márka alapján kell választani. Számos specifikációs paraméter kritikus fontosságú a megfelelő kiválasztás érdekében.

Az ajtó szélessége és a panel konfigurációja

A becsapódó közlekedési ajtók egypaneles (egy panel a teljes nyílásszélességet lefedik) vagy dupla paneles (két panel találkozik középen, mindegyik lefedi a nyílásszélesség felét) kivitelben kaphatók. Az egypaneles ajtók egyszerűbbek és tisztább tömítést biztosítanak a kerületükön, de körülbelül 1500 mm-es szélességnél már nem praktikusak, mivel a panel tehetetlensége és a szerkezeti igények túlzott mértékűvé válnak. A dupla paneles ajtók a standard konfiguráció a széles nyílásokhoz – különösen a targoncafolyosókhoz, amelyek általában 2500-4000 mm-es szabad nyílásokat igényelnek –, mivel minden panelnek csak a nyílás felét kell átlendítenie az áthaladáshoz. A dupla panelek találkozási élét rugalmas tömítéssel kell ellátni, hogy az ajtó zárt állapotában is fennmaradjon a zónaleválasztó funkció.

Látópanelek és biztonsági üvegezés

A látópanelek – az átlátszatlan ajtópanelbe épített átlátszó ablakok – kritikus biztonsági elemet jelentenek minden olyan helyen, ahol a gyalogosok és a járműforgalom ugyanazon az ajtón osztozik. Az egyik oldalról a forgalmi ütközőajtóhoz közeledő dolgozó nem látja a másik oldalról közeledő targoncát látópanel nélkül, ami ütközésveszélyt jelent a küszöbön. A Vision panelek jellemzően polikarbonátból vagy edzett üvegből készülnek, szemmagasságban vannak elhelyezve (kb. 1200–1600 mm-re a padlószinttől), és úgy méretezték, hogy megfelelő rálátást biztosítsanak a nyílás teljes szélességében. Azokban az alkalmazásokban, ahol a targoncakezelők különböző magasságban ülnek, a magasabb, körülbelül 900 mm-től 1800 mm-ig terjedő látópanel jobb lefedettséget biztosít. A látópaneleknek ütésállónak kell lenniük – a szabványos üvegtábla nem elfogadható helyettesítője –, és az ajtópaneltől függetlenül cserélhetőnek kell lenniük, hogy minimalizálják az ütési sérülések javításának költségeit.

Kerületi tömítés és alsó tömítés

A becsapódó közlekedési ajtók hatékonysága a hőmérséklet-leválasztás, a porellenőrzés vagy a szennyeződésgátló akadályok fenntartásában nemcsak a panel anyagától függ, hanem a kerületi tömítés minőségétől és kialakításától is. A panel felső és oldalsó éleinek érintkezniük kell az ajtókeretbe szerelt rugalmas kefe- vagy izzótömítésekkel, amikor az ajtó zárt helyzetben van. Az alsó él különleges kihívást jelent: az ajtónak szabadon kell lendülnie, anélkül, hogy a padlón húzódna (ami felgyorsítaná a forgási kopást és megnehezítené az ajtó nyitását), miközben minimalizálja a rés a panel alsó széle és a padlófelület között. A rugalmas alsó tömítések – akár gumírozott ablaktörlő, akár a panel alsó szélére szerelt kefetömítés – a legjobb kompromisszumot biztosítják, szinte folyamatos tömítést biztosítva a padlón, amikor az ajtó be van csukva, anélkül, hogy ellenállást keltene a lengési ciklus során.

Telepítési szempontok és keretkövetelmények

A becsapódó forgalmi ajtó csak annyira megbízható, mint amennyire beszerelhető. Az ajtókeretnek szerkezetileg megfelelőnek kell lennie ahhoz, hogy elviselje a napi több ezer ütközési ciklus által kifejtett ismétlődő dinamikus terheléseket – a terhelés hatására meghajló keret idővel eltolódik a forgásirányban, ami beékelődést, egyenetlen záródást és felgyorsult elhasználódást okoz a forgószerkezeten. Falazott vagy beton nyílásoknál a szerkezeti nyíláshoz hegesztett vagy lehorgonyzott acél segédkeret biztosítja a szükséges merevséget. Fém csapos válaszfalaknál a keretet teljes magasságú acél csapokkal és vízszintes blokkolással kell megerősíteni, hogy merev forgáspontot hozzon létre.

A forgási magasság egy olyan specifikáció, amelyet néha figyelmen kívül hagynak a tervezés során. A legtöbb forgalmi ütközőajtó a forgócsapot a padló szintjén (alsó forgócsap) és a panel vagy az ajtókeret tetején (felső forgócsap) szereli fel, és a panel súlyát az alsó forgócsapágy hordozza. Nehéz panelek esetén – habmaggal szigetelt ajtók vagy körülbelül 1800 mm feletti rozsdamentes acél panelek – az alsó forgócsapágyat a panel teljes tömegére és az ütközésből származó további dinamikus terhelésre kell méretezni, amely a statikus terhelést pillanatnyilag 2-3-szorosára növelheti. Az alulméretezett alsó forgócsapágy megadása nehéz paneles ajtókon a forgás idő előtti meghibásodásának gyakori oka, és teljes mértékben elkerülhető, ha ellenőrizzük a csapágyterhelési besorolást a panel számított tömegéhez és a várható ütközési erősséghez képest.

Karbantartási követelmények és várható élettartam

Az egyik legerősebb érv amellett, hogy a forgalmi ütközőajtók a motoros alternatívákkal szemben, a minimális karbantartási igényük. Nincsenek javítandó motorok, kalibrálandó érzékelők és frissítendő vezérlőrendszerek. A jól meghatározott forgalmi ütközőajtó karbantartási programja kis számú rutinfeladatból áll, amelyeket jellemzően a házon belüli karbantartó személyzet képes elvégezni speciális képzés vagy eszközök nélkül.

• Pivot kenés: A rugós és hidraulikus forgó mechanizmusok rendszeres kenést igényelnek – általában három-hat havonta nagy ciklusú alkalmazások esetén – a csapágykopás megelőzése és az egyenletes zárási sebesség fenntartása érdekében. A kenőanyag típusának kompatibilisnek kell lennie a forgószerkezet anyagával és az üzemi hőmérséklet-tartománnyal; élelmiszer-minőségű kenőanyagokra van szükség az élelmiszer-feldolgozó környezetekben.
• Rugófeszítés beállítása: Idővel a torziós rugók kissé ellazulnak, és az ajtó zárási sebessége és ereje csökken. A legtöbb rugós forgó mechanizmus tartalmaz egy beállító mechanizmust, amely lehetővé teszi a rugó előfeszítésének növelését a rugó cseréje nélkül, ezzel visszaállítva az eredeti zárási teljesítményt.
• Tömítés ellenőrzése és cseréje: A kerületi és alsó tömítések az ismételt érintkezés következtében elkopnak, ezért nagy forgalmú berendezések esetén negyedévente ellenőrizni kell. A kopott tömítések veszélyeztetik az ajtó zónaleválasztó funkcióját, ezért ki kell cserélni, mielőtt teljesen meghibásodnának – a cseretömítések olcsók és egyszerűen beszerelhetők.
• Látópanel csere: A polikarbonát látópanelek idővel megkarcolódnak, és végül túlságosan átlátszatlanná válnak ahhoz, hogy megfelelő rálátást biztosítsanak. A két-négy évenkénti panelcsere jellemző a targonca közlekedési környezetében, és a cserepanelek költségét bele kell számítani a teljes birtoklási költségbe, összehasonlítva az alternatív ajtótípusokkal.

Egy megfelelően meghatározott és megfelelően karbantartott forgalmi ütközőajtó egy közepes teljesítményű ipari alkalmazásban tíz-tizenöt év élettartamot biztosíthat, mielőtt a fő alkatrészcserére lenne szükség. Nagyon nagy ciklusú alkalmazásokban – egy forgalmas elosztóközpont, amely műszakonként több száz targonca menetet dolgoz fel – reálisabb az elvárás, hogy a forgószerkezet 5-7 évenkénti cseréje reálisabb, de a teljes birtoklási költség lényegesen alacsonyabb marad, mint a motoros ajtók alternatíváinál, ha az elektromos karbantartás, az érzékelőcsere és a vezérlőrendszer-frissítések kiiktatását is figyelembe veszik az összehasonlításban.
