Miért a tisztatéri szendvicspanelek a preferált fali és mennyezeti megoldások ellenőrzött környezetekben?

Mi az a tisztaszobás szendvicspanel?

A tisztatéri szendvicspanel egy előregyártott, többrétegű épületpanel, amelyet kifejezetten ellenőrzött környezetben való használatra terveztek, ahol a levegőben lévő szennyeződéseket, a hőmérsékleti stabilitást, a higiéniát és a szerkezeti integritást szigorú szabványoknak megfelelően kell fenntartani. A panel két merev külső burkolólapból áll – jellemzően horganyzott acélból, rozsdamentes acélból vagy alumíniumból –, amelyek egy szigetelő maganyaghoz vannak kötve, amely hőteljesítményt, akusztikus csillapítást és szerkezeti merevséget biztosít egyetlen kompozit elemben. Az eredmény egy önhordó fal-, mennyezet- vagy válaszfalrendszer, amely gyorsan felszerelhető és újrakonfigurálható, ha a létesítmény követelményei változnak, anélkül, hogy veszélyeztetnék a működő tiszta helyiséget meghatározó környezetvédelmi szabályozásokat.

A tisztatéri szendvicspaneleket az a pontosság különbözteti meg a hagyományos építészeti szendvicspanelektől, amellyel minden anyag, illesztés, felület és mérettűrés meghatározásra és ellenőrzésre kerül. Tisztatéri környezetben – függetlenül attól, hogy az ISO 1-től ISO 9-ig van besorolva az ISO 14644 szabvány szerint, vagy a GMP A-tól D-ig, ahogy azt a gyógyszerészeti szabályozó testületek megkövetelik – az épület burkolata nem csupán szerkezeti jellegű. A szennyeződés-ellenőrző rendszer aktív összetevője. Minden felületnek ellenállnia kell a mikrobiális növekedésnek, nem szabadulhat le részecskékről, ellenáll a gyakori vegyszeres tisztításnak, és meg kell őriznie a méretstabilitást a pozitív nyomáskülönbségek mellett, amelyek megakadályozzák a szennyeződések bejutását. Az ipari vagy kereskedelmi épületekbe tervezett szabványos konstrukciós panelek nem tudnak megfelelni ezeknek a követelményeknek, éppen ezért létezik a tisztatéri szendvicspanel külön termékkategóriaként.

Az egyedülálló többrétegű felépítés, amely megkülönbözteti ezeket a paneleket

A tisztatéri szendvicspanelek meghatározó jellemzője a kompozit konstrukció, amely több teljesítményfunkciót integrál egyetlen, jellemzően 50 mm és 150 mm közötti vastagságú panelbe. A panel minden rétege egy adott tulajdonságkészlettel járul hozzá, és a rétegek közötti interakciót úgy alakították ki, hogy olyan kombinált teljesítményprofilt hozzon létre, amelyet egyetlen anyag sem tud egyedül elérni.

Külső burkolólapok

A belső és külső burkolólapok alkotják a panel látható és funkcionális felületeit. Tisztatéri alkalmazásokhoz ezeket leggyakrabban előfestett horganyzott acélból gyártják, poliészter, epoxi vagy PVDF bevonattal a helyiség felőli felületére. A bevonatrendszernek nem porózusnak, vegyileg ellenállónak kell lennie, és ki kell bírnia az izopropil-alkohollal, hidrogén-peroxid gőzzel, nátrium-hipoklorittal és más agresszív fertőtlenítőszerekkel végzett ismételt tisztítást, amelyet a gyógyszerészeti és félvezetőgyártási környezetben használnak. A rozsdamentes acél burkolatokat – jellemzően 304-es vagy 316L-es fokozatú – a legigényesebb alkalmazásokhoz, például aszeptikus gyógyszergyártó területekhez vagy élelmiszer-feldolgozó tisztaterekhez tervezték, ahol kiváló korrózióállóság és tükörközeli felületre való elektropolírozás szükséges. Az alumínium burkolatokat ott használják, ahol a súlycsökkentés prioritást élvez a korrózióállóság feláldozása nélkül.

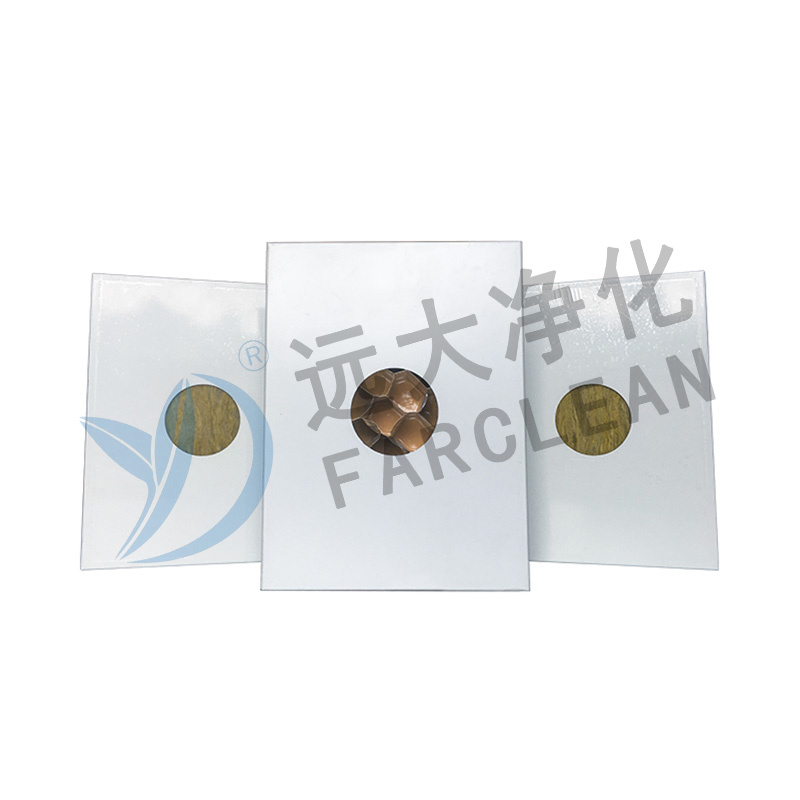

Szigetelő maganyagok

A mag anyaga a panel központi zónáját foglalja el, és felelős a hőszigetelésért, az akusztikai teljesítményért, a tűzállóságért és a panel szerkezeti merevségének jelentős részéért. A tisztatéri szendvicspanelek többféle magtípussal készülnek, amelyek mindegyike más-más teljesítményprioritásnak felel meg. Az ásványgyapot (kőzetgyapot) magok kiváló tűzállóságot biztosítanak – elérve az EN 13501-1 szerinti nem éghető anyagok osztályozását –, és olyan gyógyszerészeti létesítményekben és kórházakban írják elő, ahol a legszigorúbb tűzbiztonsági előírások vannak. A poliuretán (PUR) és poliizocianurát (PIR) habmagok kiváló hőszigetelési értékeket (alacsonyabb lambda-koefficienseket) kínálnak azonos panelvastagság mellett, így előnyben részesítik azokat, ahol az energiahatékonyság és a hőmérséklet-szabályozás pontossága az elsődleges hajtóerő. A méhsejt alumínium- vagy papírmagok kivételes szilárdság/tömeg arányt biztosítanak a mennyezeti paneleknél, ahol szerkezeti teherbíró képességre van szükség anélkül, hogy túlzott súlyt adnának a tartószerkezethez.

Légtömörség és nyomásintegritás: kritikus megkülönböztető

A tisztatéri épületburkolással szemben támasztott egyik műszakilag legmeghatározóbb követelmény a légtömörség. A tiszta helyiségeket a szomszédos, kevésbé szabályozott terekhez képest pozitív légnyomáson tartják fenn, ami olyan nyomáskülönbséget hoz létre, amely folyamatosan megpróbálja a levegőt – és az általa szállított szennyeződéseket – kifelé kényszeríteni a burkolat bármely résén, illesztésén vagy behatolásán keresztül. Ha a panelrendszer lehetővé teszi a levegő szivárgását, a nyomáskülönbség sérül, és a szennyeződés-ellenőrzési stratégia meghiúsul, függetlenül attól, hogy milyen erős a HVAC és a szűrőrendszer.

A tisztatéri szendvicspanelek ezt a követelményt egy precízen megtervezett reteszelő csatlakozási rendszeren keresztül teljesítik. A panelek egymáshoz és a szerkezeti keretelemekhez hornyos vagy bütykös zárkötéseken keresztül csatlakoznak, amelyeket a szerelés során felhordott, jóváhagyott – jellemzően szilikon vagy poliuretán alapú – tömítőanyag folyamatos gyöngyeivel tömítenek. A hézaggeometriát úgy tervezték, hogy a tömítés feltörése nélkül alkalmazkodjon a hőtáguláshoz és a kisebb szerkezeti elmozdulásokhoz, így a légtömörség a létesítmény teljes élettartama alatt megmarad. A belső sarokkötések, a mennyezet és a fal közötti csomópontok és a szolgáltatások átvezetései – elektromos vezetékek, csővezetékek, HVAC-csatornák – mind-mind erre a célra tervezett díszítőelemeket és tömítőrendszereket igényelnek, amelyek minden átmeneti ponton fenntartják a burkolat nyomásintegritását.

Az EN 13829 szabványon vagy az azzal egyenértékű szabványokon alapuló nyomásnövelési módszerekkel végzett beszerelés utáni légszivárgás-vizsgálat a gyógyszerészeti és félvezető tisztatéri üzembe helyezés szokásos gyakorlata annak ellenőrzésére, hogy a beépített burkolat megfelel-e a megadott légtömörségi osztálynak, még mielőtt az üzemi érvényesítés megkezdődik. A jó hírű gyártók tisztaterű szendvicspanel-rendszereit úgy tervezték és tesztelték, hogy az ezen szabványok szerint elérhető legalacsonyabb szivárgási besorolást érjék el.

Higiénikus felülettervezés és részecskeveszteség megelőzése

A tisztatéri szendvicspanelek felületi jellemzőit olyan specifikussággal alakították ki, amelyhez nincs párja a szabványos építőipari termékekben. Minden tervezési döntés – a panel homlokfelületének bevonatának kémiájától a fugaszegély profiljáig – a részecskeképződés minimalizálása, a mikrobiális kolonizáció megelőzése, valamint a hatékony tisztítás és fertőtlenítés elősegítése érdekében született.

• Sima, nem porózus felületek: A tisztatéri panel helyiség felőli felületének elég alacsony felületi érdességűnek kell lennie ahhoz, hogy megakadályozza a részecskék beszorulását és a biofilm képződését. A bevonatos acélpanelek általában Ra 0,8 µm vagy jobb felületi érdesség értéket érnek el, míg az elektropolírozott rozsdamentes acél elérheti az Ra 0,2 µm értéket. Ezek a sima felületek lehetővé teszik, hogy a fertőtlenítő oldatok egyenletesen érintkezzenek a teljes felülettel a tisztítási ciklusok során, és nem maradnak mikroszkopikus mélyedések, ahol a mikroorganizmusok megmenekülhetnek.
• Fedett belső sarkok: A falak és padlók közötti, valamint a falak és mennyezetek közötti derékszögű belső sarkok nem tisztíthatók alaposan, és a részecskék felhalmozódnak a holt zónákban, amelyek védve vannak a légáramlástól. A tisztatéri szendvicspanel-rendszerek előre kialakított burkolt sarokrészeket tartalmaznak – jellemzően 50-100 mm sugarú –, amelyek kiküszöbölik az éles belső sarkokat az egész létesítményben, lehetővé téve, hogy a tisztítóberendezések megszakítás nélkül elérjenek minden felületet.
• Süllyesztett panellapok és süllyesztett rögzítések: A kiálló rögzítőelemek, a szabadon lévő csavarfejek és a felületi megszakadások turbulenciát okoznak a lamináris légáramlási mintákban, amelyeket a tiszta helyiségek használnak a részecskék eltávolítására a kritikus munkaterületekről. A tisztatéri panelek rögzítése rejtett vagy süllyesztett rögzítőrendszerekkel történik, amelyek lapos, megszakítás nélküli panelfelületet tartanak fenn, megőrizve a kiszámítható légáramlási mintákat, amelyektől a szennyeződés szabályozása függ.
• A bevonatok kémiai ellenállása: A felületi bevonatnak ellenállnia kell a lebomlásnak – beleértve a hólyagosodást, a krétásodást és a színváltozást –, ha a létesítményben használatos tisztító- és fertőtlenítőszerek teljes skálájának ki van téve a működési élettartama során. A PVDF bevonatok a legszélesebb vegyszerállósági spektrumot és a leghosszabb élettartamot kínálják, így az agresszív tisztítási protokollokat alkalmazó létesítmények legmegfelelőbb specifikációi közé tartoznak.

Tisztatéri szendvicspanel magtípusok összehasonlítása

A megfelelő maganyag kiválasztása az egyik legkövetkezményesebb döntés a tisztatéri panelek specifikációjában. Az alábbi táblázat a főbb alapvető lehetőségek strukturált összehasonlítását tartalmazza a projektspecifikus prioritásokon alapuló tájékozott kiválasztás támogatása érdekében:

Moduláris rugalmasság és újrakonfigurálhatóság

A tisztatéri szendvicspanel-rendszer egyik gyakorlati szempontból legértékesebb és kereskedelmi szempontból legjelentősebb tulajdonsága a benne rejlő modularitás. Ellentétben a hagyományos, nedves építésű, vakolt blokkokból vagy öntött betonból épített tisztatéri burkolatokkal – amelyek megépítésük után gyakorlatilag állandóak – a szendvicspanel tisztatér szétszedhető, bővíthető, kicsinyíthető vagy áthelyezhető a hagyományos szerkezet módosításához szükséges idő, költség és megszakítás töredékével.

A paneleket szabványos szélességben – jellemzően 600 mm, 1000 mm vagy 1200 mm – gyártják, egyedi hosszúságokkal, amelyek megfelelnek a létesítmény padlótól a mennyezetig érő magasságának. A reteszelő illesztési rendszer lehetővé teszi a panelek csatlakoztatását és leválasztását anélkül, hogy maguk a panelek károsodnának, vagyis a minőségi szendvicspanelekből épített tiszta helyiség újrakonfigurálható eszközként jelentős maradványértéket őriz meg. A gyógyszergyártók számára, akiknek a változó termékportfóliójukhoz kell igazítaniuk létesítményeik elrendezését, vagy az elektronikai gyártók számára, akiknek az új termékcsaládokra válaszul a tisztatér-kapacitást kell bővíteniük, ez az átkonfigurálhatóság közvetlenül alacsonyabb tőkeráfordítást és gyorsabb gyártási időt jelent a hagyományos építési megközelítésekhez képest.

A telepítési sebesség a moduláris panelrendszer másik fontos előnye. Egy komplett tisztatéri burkolatot – falakat, mennyezetet, ajtókat, ablakokat és szervizátvezetéseket – egy erre szakosodott vállalkozói csapat általában a hagyományos építési módszerekkel egyenértékű tér megépítéséhez szükséges idő töredéke alatt fel tudja szerelni. A panelek pontos méretre előre gyártva érkeznek a helyszínre, csak összeszerelést és tömítést igényelnek, nem pedig a hagyományos építéshez szükséges többszakaszos építési folyamatot. Ez a tömörített telepítési ütemterv lecsökkenti a létesítmény üzembe helyezésének átfutási idejét, és lehetővé teszi, hogy a gyártási műveletek hamarabb kezdjenek bevételt termelni.

A tisztatéri szendvicspanelekre támaszkodó iparágak

A tisztatéri szendvicspanelek tulajdonságainak egyedülálló kombinációja az iparágak széles körében meghatározott épületrendszerré teszi őket, ahol a szennyeződés-ellenőrzés szabályozási követelmény vagy a termékminőség elengedhetetlen.

• Gyógyszergyártás: A GMP által szabályozott gyógyszergyártó létesítményekben a gyártás különböző szakaszaihoz ISO 5-től ISO 8-ig (GMP Grade A-D) besorolt tisztaterekre van szükség. Az ásványgyapot maggal és rozsdamentes acél vagy PVDF bevonatú acél burkolattal ellátott tisztatéri szendvicspanelek szabványosak, amelyek megfelelnek a GMP irányelvek higiéniai felületi követelményeinek és a gyógyszerészeti létesítményekre vonatkozó előírások tűzbiztonsági követelményeinek egyaránt.
• Félvezető és elektronikai gyártás: A félvezetőgyártáshoz használt ostyagyártó létesítmények a legszigorúbb tisztatéri besorolást követelik meg – ISO 1-től ISO 5-ig –, ahol még a mikron alatti részecskék is képesek tönkretenni több millió dollár értékű teljes ostyatételt. Ezekben a létesítményekben a panelrendszereknek kompatibilisnek kell lenniük az ultra-nagy hatékonyságú HEPA és ULPA szűrőrendszerekkel, valamint a precíz lamináris légáramlási mintákkal, amelyek védik az ostyafelületeket a feldolgozás során.
• Orvosi eszközök gyártása: Az ISO 13485 és az FDA 21 CFR Part 820 szerinti beültethető orvosi eszközök, steril diagnosztikai berendezések és sebészeti műszerek gyártása tisztatéri környezetet igényel, ahol mind a részecskék, mind a mikrobiális szennyeződéseket szigorúan ellenőrzik. A panelfelületeknek ki kell bírniuk a létesítmény minősítése során alkalmazott érvényes tisztítási és sterilizálási protokollokat.
• Biotechnológia és génterápia: A biológiai szerek, sejtterápiák és génterápiák előállítása során olyan élő biológiai rendszerekkel dolgozunk, amelyek rendkívül érzékenyek a szennyeződésekre. Az ezekhez az alkalmazásokhoz használt tisztatéri szendvicspanel-burkolatoknak el kell érniük és fenn kell tartaniuk a legmagasabb szintű környezetvédelmi ellenőrzést, miközben biztosítaniuk kell a biológiai anyagokkal végzett munka során szükséges biológiai biztonsági elszigetelési jellemzőket.
• Élelmiszer- és italfeldolgozás: A gondos és nagy kockázatú élelmiszer-előállítási zónák – mint például a fogyasztásra kész hús feldolgozása, az anyatej-helyettesítő gyártás és az aszeptikus italtöltés – tisztatéri szendvicspaneleket használnak, hogy ellenőrzött higiéniai zónákat hozzanak létre, amelyek megakadályozzák a feldolgozási területek közötti keresztszennyeződést, és megvédik a termékeket a környezeti mikrobiológiai veszélyektől.

Főbb jellemzők, amelyeket ellenőrizni kell a tisztatéri szendvicspanelek kiválasztásakor

Tekintettel arra, hogy a tisztatéri szendvicspanelek kritikus szerepet játszanak egy létesítmény szennyeződés-ellenőrzési stratégiájában, a specifikációkkal és a beszerzéssel kapcsolatos döntéseket szigorú műszaki gondossággal kell meghozni. A következő paramétereket ellenőrizni kell a projekt követelményeivel, mielőtt elkötelezné magát egy panelszállító felé:

• Felületi bevonat tanúsítása: Győződjön meg arról, hogy a helyiségre néző bevonatot függetlenül tesztelték és tanúsították, hogy ellenállnak-e az adott tisztító- és fertőtlenítőszerekkel szemben, amelyeket a létesítmény jóváhagyott tisztítási eljárása során használnak majd. Kérjen vegyszerállósági vizsgálati jelentéseket, ne csak a szállítói igényeket.
• Tűzvédelmi osztályozás: Ellenőrizze, hogy a panelrendszer – beleértve a burkolatokat és a magot is – megfelel-e a vonatkozó építési szabályozási szabvány (EN 13501-1 Európában, UL-tanúsítvány Észak-Amerikában) szerinti tűzveszélyességi besorolásnak a létesítmény kihasználtsági típusára és joghatóságára vonatkozóan.
• Hőátbocsátás (U-érték): Győződjön meg arról, hogy a panelvastagság és a mag specifikációja eléri a szükséges U-értéket a létesítmény hőteljesítmény-céljaihoz, különösen az olyan tiszta helyiségek esetében, amelyek a gyártási folyamatok támogatása érdekében a környezeti hőmérséklet lényegesen magasabb vagy alatti hőmérsékletet tartanak fenn.
• Panel fesztáv és terhelhetőség: A szerkezeti támaszok között átívelő mennyezeti panelek esetében ellenőrizze a panel elhajlását és teherbíró képességét magának a panelnek, a mennyezetre szerelt berendezéseknek és a fenti HVAC-csatlakozótérről érkező terhelésnek az együttes súlya alatt.
• A csatlakozási rendszer légtömörségi adatai: Kérjen vizsgálati adatokat – nem csak a tervezési állításokat –, amelyek bemutatják a panelcsatlakozórendszer légtömörségi teljesítményét azon nyomáskülönbségek mellett, amelyek mellett a létesítmény működni fog, annak megerősítésére, hogy a bura a telepítés után eléri a szükséges szivárgási besorolást.

A tisztatéri szendvicspanel egyedülálló, mert a szerkezeti, hőtechnikai, higiéniai, biztonsági és szennyeződés-ellenőrzési funkciókat egyetlen, előre megtervezett épületelemben egyesíti, amelyet a szabványos építési rendszerek alapvetően nem képesek megismételni. Minden olyan létesítményben, ahol az ellenőrzött környezet integritása közvetlenül meghatározza a termékbiztonságot, a szabályozásnak való megfelelést és a kereskedelmi életképességet, a tisztatéri szendvicspanel nem egyszerűen előnyben részesített megoldás – ez az a tervezett megoldás, amely lehetővé teszi az ellenőrzött környezet kialakítását.
